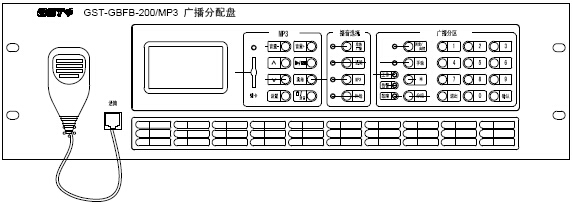

GST-GBFB-200/MP3廣播分配盤結構特征

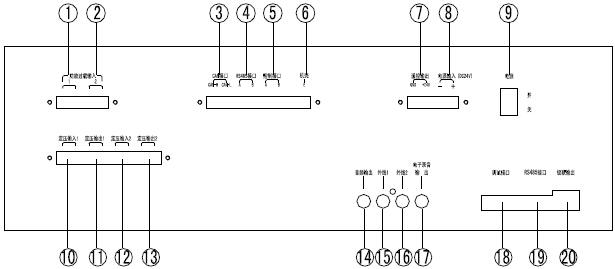

GST-GBFB-200/MP3廣播分配盤接線圖

　　其中系統內部接線：

　　①功放過載輸入1：與第1路功放的故障輸出相連接。

　　②功放過載輸入2：與第2路功放的故障輸出相連接。

　　③④19RS485接口：與RS485總線通信的消防控制器相連，用于與消防控制器通信的通信。

　　⑤控制接口：預留接口。

　　⑥機殼地：用于與大地相連。

　　⑦遙控輸出：與功率放大器遙控端子相連。用于應急廣播時強行啟動功率放大器。

　　⑧電源輸入：本機DC24V電源接入端子。

　　⑨電源開關：開關機器使用。

　　⑩???功放定壓輸入1~4：第1、2、3、4路功率放大器音頻接入端子。

　　?音頻輸出：與功率放大器音頻輸入口相接，作為功率放大器的音源輸入。

　　?外線1：音頻信號輸入接口。連接外置音源信號，如CD、DVD等。

　　?外線2：音頻信號輸入接口。外置正常廣播音源輸入。

　　?電子錄音機輸出：電子錄音機信息輸出接口。

　　?調試接口：ISP程序升級接口，廠家留用。

　　?級聯輸出接口：控制信號(輸出線)。該控制線與功率放大器級聯，用于想功率放大器傳遞話筒監聽靜音及自檢信號。

　　布線要求：定壓輸出線采用阻燃RV線，截面積≥1.0mm2。最大傳輸距離1500米。
