一、海灣交流單相電壓電流傳感器GST-DJ-D44E技術參數

電壓輸入范圍：AC 50~300V

電流輸入范圍：AC 0.5A~5A

測量精度：3%

測量通道：1~4路（U1、U2、U3、U4）

　　            5~8路（I1、I2、I3、I4）

參數設置：

　　額定電壓值（200~300）默認220 V

　　過壓閾值（105~130）默認110%

　　欠壓閾值（70~95）默認85%

　　斷電閾值（20~50）默認30%

　　電壓故障延時（3~60）默認20秒

　　過流閾值（5~40）默認20(X0.1)A

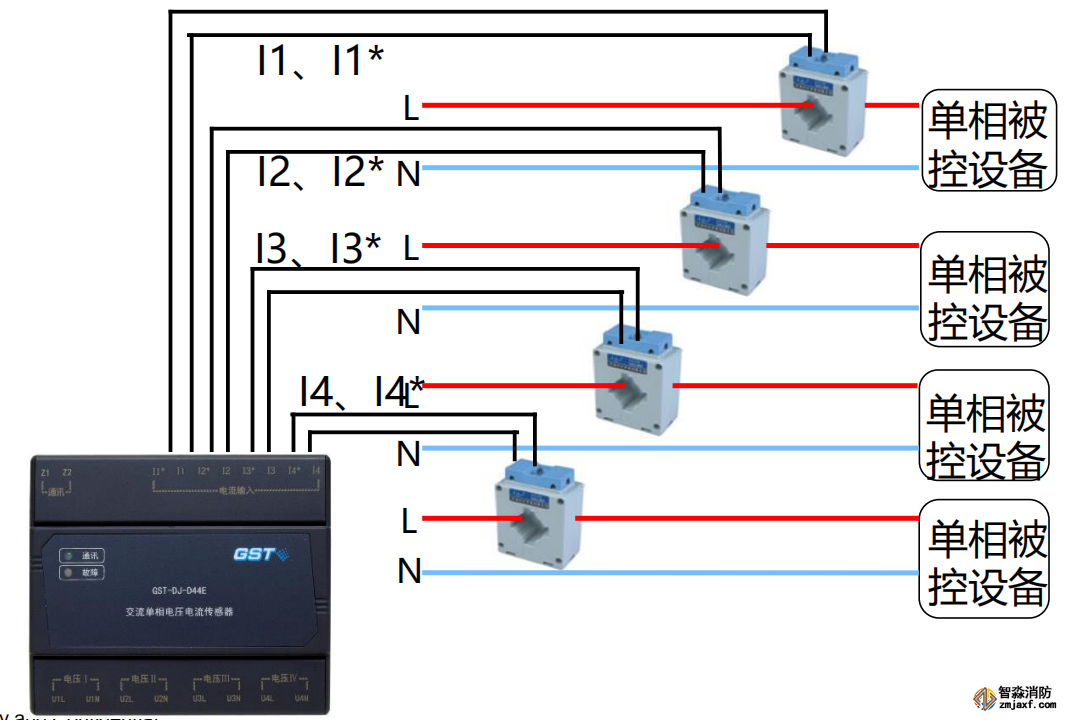

二、海灣交流單相電壓電流傳感器GST-DJ-D44E接線方式

三、海灣交流單相電壓電流傳感器GST-DJ-D44E地址編碼方法

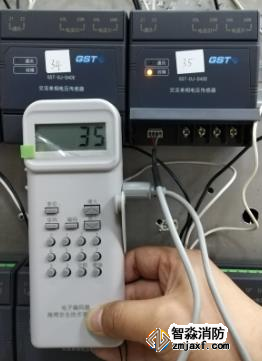

連接：將GST-BMQ-2編碼器I²C接口線（鼠標線）與傳感器4P連接器座相連。

進入設置模式：編碼器開機，輸入2、5、9和“功能”鍵，進入傳感器設置模式，屏幕顯示“0”。

讀地址碼：按下“讀碼“鍵，顯示當前的地址碼；

寫地址碼：地址碼范圍：1~127。按下“編碼”鍵，若編碼成功顯示“P”，按下“清除”鍵，可進行其它操作。

注意：修改地址后，需重新上電，新地址才能生效！
