海灣消火栓按鈕J-SAM-GST9123A|安裝接線圖
海灣消火栓按鈕J-SAM-GST9123A_應用|安裝接線圖
一,結構特征、安裝與布線

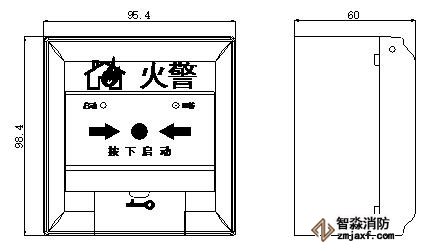

本消火栓按鈕為紅色全塑結構,分底盒與上蓋兩部分。底盒與上蓋采用拔插式結構裝配,安裝拆卸簡單、方便,連接緊密,非常便于工程調試及維修更換。消火栓按鈕外形示意圖如圖2- 12:
J-SAM-GST9123A消火栓按鈕外形尺寸圖

消火栓按鈕外接端子示意圖如圖2- 13:
J-SAM-GST9123A消火栓按鈕接線端子圖

其中:
Z1、Z2:無極性信號二總線接線端子
K1、K2:無源常開觸點,用于直接啟泵控制時,需外接24V電源
布線要求:信號線Z1、Z2采用阻燃RVS雙絞線,導線截面≥1.0mm2。
消火栓按鈕采用明裝方式,分為進線管明裝和進線管暗裝:進線管暗裝時只需拔下按鈕,從底殼的進線孔中穿入電纜并接在相應端子上,再插好按鈕即可安裝好,安裝示意圖見圖2- 14;進線管明裝時只需拔下按鈕,將底殼下端的敲落孔敲開,從敲落孔中穿入電纜并接在相應端子上,再插好按鈕即可安裝好,安裝示意圖見圖2- 15;安裝孔距為60mm。
J-SAM-GST9123A消火栓按鈕安裝示意圖

J-SAM-GST9123A消火栓按鈕安裝示意圖2

二,應用方法
J-SAM-GST9123A型消火栓按鈕與火災報警控制器及泵控制箱的連接可分為總線制啟泵方式和多線制直接起泵方式。采用總線制起泵方式時,消火栓按鈕直接和信號二總線連接,消火栓按鈕總線制起泵方式應用接線示意圖如圖2- 16:
J-SAM-GST9123A消火栓按鈕應用方法

這種方式中,消火栓按鈕按下,即向控制器發出報警信號,控制器發出啟泵命令并確認泵已啟動后,將點亮消火栓按鈕上的綠色回答指示燈。

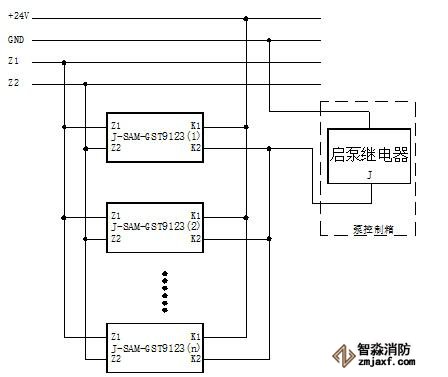

采用消火栓按鈕直接起泵方式應用接線示意圖如圖2- 17:
J-SAM-GST9123A消火栓按鈕應用方法2

這種方式中,消火栓按鈕按下,可直接控制消防泵的啟動,泵運行后,火災報警控制器確認泵已啟動后,將點亮消火栓按鈕上的綠色回答指示燈。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.feimu-hr.com/海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.feimu-hr.com/;海灣服務熱線:18910580194
