特點

海灣JTG-UM-GST9616點型紅外火焰探測器是一種復合紅外火焰探測器，它可以通過探測火焰在紅 外光區兩個波段的光信號來判斷火災。本探測器適用于探測含碳材料產生的明火燃燒，應用于火災 初期以火焰為主的大空間場所。

本探測器可通過總線與我公司生產的火災報警控制器通信傳遞信息，也可以通過繼電器觸點傳遞信息。本探測器為隔爆型產品，既可以用于一般民用場所，也可以用于工業危險場所，如爆炸性氣體環境的 1 區、2 區和可燃性粉塵場所的 21 區、22 區。

主要技術指標

(1) 工作電壓：總線 24V DC24V

(2) 工作電流：總線電流：監視電流≤1mA，報警電流≤1mA  電源電流：監視電流≤20mA，報警電流≤30mA (3) 觸點容量：DC25V/1A

(4) 探測器視場角≤90°

(5) 防爆標志：ExdIICT6/DIP A21 TA,T6

(6) 外殼防護等級：IP66

(7) 使用環境：溫度：-20℃～+55℃  相對濕度≤95%，不結露

(8) 外形尺寸：166mm×235mm×199mm(帶調節架)

結構特征、安裝與布線

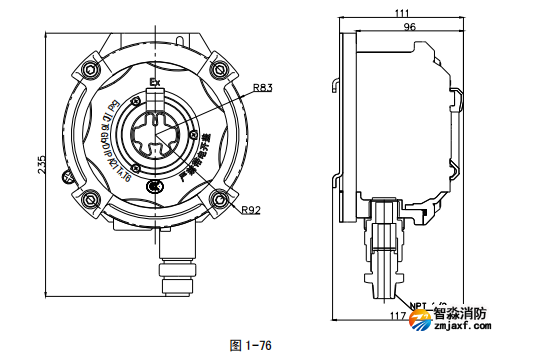

探測器外形圖如圖 1-76 所示：

安裝：

a) 探測器的底殼安裝。

b) 將調節架用四只?6 膨脹螺栓固定在墻壁上，應固定牢靠，定位后將螺栓擰緊。

c) 然后將探測器底板掛在調節架上。

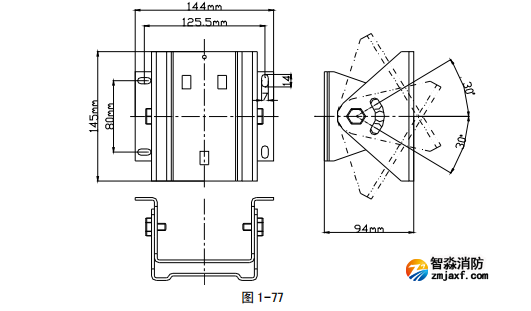

d) 用 M5 的螺釘將探測器固定在調節架上，調節架可沿軸心轉動 60°調節架示意圖如圖 1-77 所示：

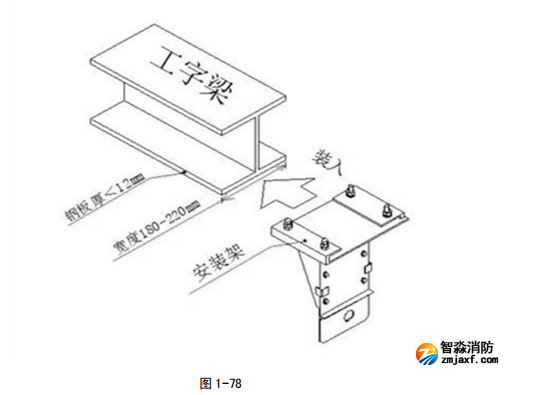

注意：在不能直接使用調節架安裝探測器的場合，如探測器吊裝在鋼梁上，可以選配與 JTG-UM-GST9616 型紅外火焰探測器配套使用的安裝架，再將調節架固定在安裝架上。安裝架只適用于寬度為 180～220mm、底面厚度不大于 12mm 的鋼梁。探測器安裝后的探測方向與工字鋼走向 一致，如圖 1-78 所示。

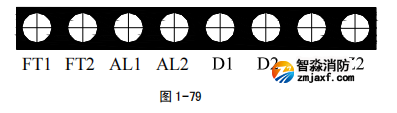

探測器對外接線端子示意圖如圖 1-79 所示：

其中

Z1、Z2：來自控制器的通訊總線輸入端，無極性；

D1、D2：DC24V 電源輸入端，無極性；

AL1、AL2：火警觸點輸出，常開觸點，火警時閉合；

FT1、FT2：故障觸點輸出，常閉觸點，故障時斷開。

當 Z1、Z2 不與總線連接時，必須與 D1、D2 無極性連接。

布線要求：

a) 探測器的連接電纜應使用銅芯多股導線的耐火電纜，在 1 區和 2 區，線芯截面均應不小于 1.0mm2 ，電纜外徑為?8mm～?10mm，所用電纜還應符合使用環境的其它要求，如耐熱、耐腐蝕、防火 等。線路走向等應符合相應爆炸危險環境的要求。

電纜線路在爆炸危險環境中嚴禁有中間接頭，在 特殊情況下，電纜線必須安設中間接頭時，只允許在 2 區內采用相應的防爆接線盒加以保護，方可 進行中間連接。

? 采用總線輸出方式：無特殊要求時，可使用 RVVP4?1.0，外徑為?10 的屏蔽電纜，電纜屏蔽 層與探測器底殼上的保護地相連接；

? 采用觸點輸出方式：可使用外徑為?10 的屏蔽電纜，電纜屏蔽層與探測器底殼上的保護地相連接，接線具體規格應根據探測器的配套接口設備要求進行。

b) 將探測器的上蓋部分的排線插到底殼上的接口板的 XT3 上，然后將上蓋安裝到底殼上，上蓋 與底殼安裝時注意底殼上的定位銷要與上蓋上的 U 形槽對應。

c) 蓋上上蓋后擰緊上蓋上四根內六角螺釘。

d) 調節調節架，使探測器正對被保護區域，定位后將調節架兩側的鎖緊螺栓擰緊。
