特點

海灣GST-BF003M型點型可燃氣體探測器是一種安裝在爆炸性危險環境的氣體探測設備，它將現場的 可燃氣體濃度轉換成數字信號并傳送到位于安全區的 GST 系列可燃氣體報警控制器，以達到監測現 場可燃氣體濃度的目的。本產品符合 GB 3836.1‐2010 爆炸性環境第 1 部分：設備通用要求 GB 3836.2‐2010 爆炸性環境第 2 部分：由隔爆外殼“d”保護的設備及 GB15322.1《可燃氣體探測器第 1 部分：測量范圍為 0～ LEL 的點型可燃氣體探測器》等標準的要求。

海灣GST-BF003M 型點型可燃氣體探測器通過四芯電纜與處在安全區的 GST 系列可燃氣體報警控制器 連接，其中兩根線為 DC24V 電源線，另兩根為總線。本探測器防爆標志為 ExdⅡCT6 Gb，適用于石 油、化工、機械、醫藥、儲運等行業爆炸危險環境的 1 區和 2 區，不適用于 0 區及煤礦井下環境。 本探測器可用于室外環境。

主要技術指標

(1) 工作電壓：信號總線電壓：總線 24V 允許范圍：16V～28V  電源總線電壓：DC24V 允許范圍：DC12V～DC28V

(2) 工作電流  信號總線監視電流≤2mA  信號總線報警電流≤3mA  電源總線電流≤40mA

(3) 傳感原理：催化燃燒

(4) 取樣方式：自然擴散

(5) 檢測范圍：0～55%LEL

(6) 線制：四線——兩根 DC24V 電源線，兩根為總線

(7) 檢測氣體：天然氣或液化石油氣

(8) 使用環境：溫度：－40℃～＋60℃  相對濕度≤95%，不結露

(9) 外殼防護等級：IP63（安裝專用傳感器防護罩后可達到 IP65）

(10) 防爆標志：Ex d IIC T6 Gb (11) 防爆合格證號：CE16.1463

結構特征、安裝與布線

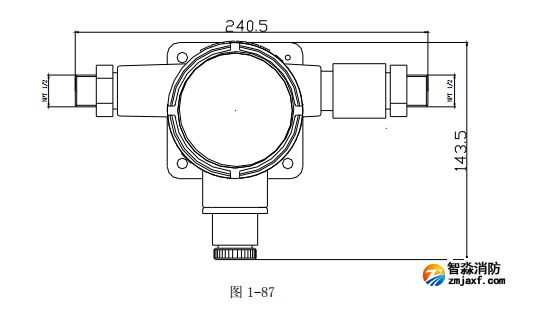

海灣GST-BF003M 型點型可燃氣體探測器外形示意圖如圖 1-87 所示，接線端子示意圖如圖 1-88 所示。

其中:

Z1、Z2：接可燃氣體報警控制器信號二總線，無極性

D1、D2：DC24V 電源輸入端子，無極性：探測器機殼保護地端子，可接屏蔽電纜屏蔽層

布線及安裝要求:

海灣GST-BF003M型點型可燃氣體探測器安裝方式有兩種，一種是安裝到鋼管上，另一種是安裝到墻 上。當被探測氣體比空氣重時，探測器應安裝在低處；反之，則應安裝在高處。在室外安裝時應加 裝防雨罩，防止雨水濺濕探測器。

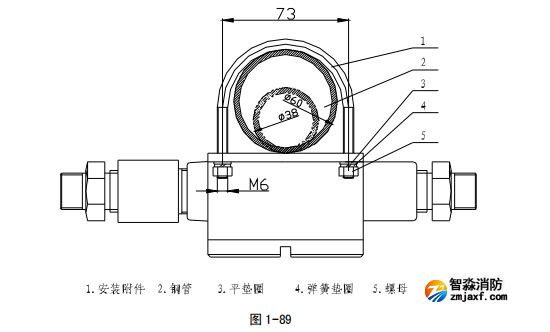

（1） 鋼管安裝利用安裝附件、兩個φ6彈墊、兩個φ6平墊和兩個M6螺母將探測器安裝到鋼管上，鋼管適用直 徑為φ38～φ60，安裝方式見圖1-89。

（2） 墻上安裝利用三個 M6?60 的膨脹螺栓將探測器安裝到墻上，安裝尺寸見圖 1-90。

GST-BF003M點型可燃氣體探測器必須與GST系列可燃氣體報警控制器相連構成可燃氣體監測報 警系統，連接探測器和GST系列可燃氣體報警控制器的電纜應使用耐火銅芯多股導線的電纜，在1區 和2區，線芯截面均應不小于1.0mm2 ，電纜外徑為?8mm～?10mm，所用電纜還應符合使用環境的其他 要求，如耐熱、耐腐蝕、防火等，在危險場所，電纜線需用金屬管或塑料管做外防護管。無特殊要 求時，可使用RVVP4?1.0，外徑為?10mm的屏蔽電纜。線路走向等都應符合相應爆炸危險環境的要求。

電纜線路在爆炸危險環境中嚴禁有中間接頭，在特殊情況下，電纜線必須安設中間接頭時，只允許 在2區內采用相應的防爆接線盒（BHD51-3/4B型）加以保護，方可進行中間連接。

確認本探測器是否需要串聯使用，如是串聯使用須雙向接線時，將電纜線按以上方法從探測器 另一端接入并按相同方法旋緊各部件；如本探測器不需要串聯雙向接線時，線纜只能從探測器左側 穿入探測器內部進行接線，探測器右側接線端必須用防爆堵頭（備附件）旋牢。

系統應用

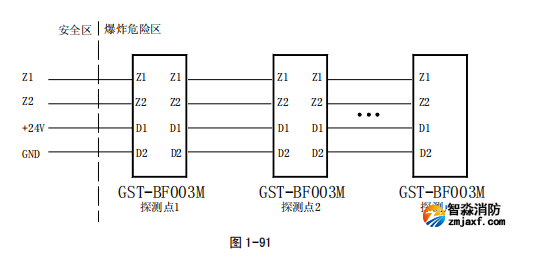

海灣GST-BF003M點型可燃氣體探測器可以和海灣公司的可燃氣體報警控制器配接構成可燃氣體報警 監控系統，控制器可以為探測器提供DC24V電源。控制器必須放置在安全區。具體接線方法如圖1-91 所示。
