海灣JTY-GF-GSTN801獨立式光電感煙火災探測報警器接線安裝技術
特點
JTY-GF-GSTN801 獨立式光電感煙火災探測報警器是一種感煙型火災探測報警器,能夠探測火
災時產生的煙霧,及時發出報警。可廣泛用于網吧、歌舞廳、咖啡廳、休閑廳、住宅等場所進行火災
安全監測。本探測器主要具有以下特點:
(1)采用先進的半導體元器件及優良的生產工藝,工作穩定、安裝簡單、無需調試;
(2)采用獨特的光學迷宮設計,可探測多種物質燃燒產生的煙霧,抗濕熱環境性能優良;
(3)內置蜂鳴器,報警后發出強烈的聲響;
(4)報警器采用 1 節 CR123A 鋰電池,耗電極微,持續工作時間約為 10 年1。
主要技術指標
(1)電源:1 節 CR123A 鋰電池
(2)指示燈:
紅色:正常時約 45S 閃亮一次,報警時與報警音同步閃亮
黃色:電池低電故障時約 45S 閃亮一次;光腔臟和傳感器故障時常亮
(3)報警聲響>80dB
(4)保護面積:60m2~100m2具體參數應以《火災自動報警系統設計規范》(GB 50116)為準
(5)使用環境:
溫度:-10℃~+50℃
相對濕度≤95%,不結露
(6)外殼防護等級:IP30
(7)外形尺寸:
長 117mm、寬 115mm、高 45mm (帶底座)
結構特征、安裝與布線
探測器外形示意圖如圖 1-37:

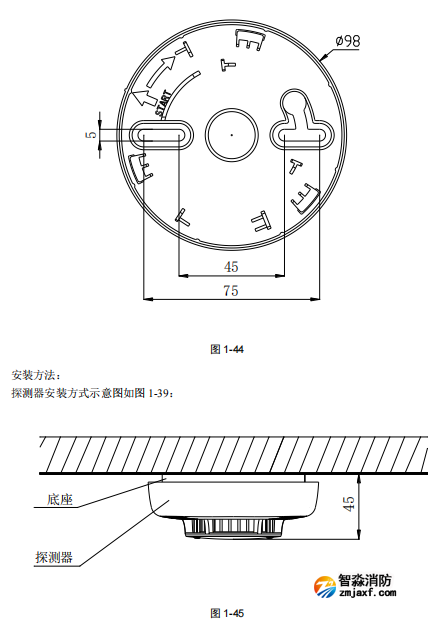

安裝吸頂式 GSTN801 報警器底座,安裝底座示意圖如圖 1-38:

將電池裝入探測器,探測器開始工作,其指示燈約 45 秒鐘左右閃亮一次。按下測試按鈕蜂鳴器
發出報警聲,同時指示燈快速閃亮,表明探測器工作正常。
用φ4 螺釘將底座固定在預埋盒或屋頂上,探測器底部對正底座順時針旋轉,即可將探測器安裝在底座上。
