海灣J-SAM-GST9122B型手動火災報警按鈕/消防電話插孔接線安裝技術

特點

J-SAM-GST9122B 手動火災報警按鈕/消防電話插孔（以下簡稱報警按鈕）安裝在公共場所，本

報警按鈕含消防電話插孔。當人工確認發生火災后，按下報警按鈕上的按片，即可向控制器發出報

警信號，控制器接收到報警信號后，將顯示出報警按鈕的編碼信息并發出報警聲響，將消防電話分

機插入電話插孔即可與電話主機通訊。本手動火災報警按鈕主要具有以下特點：

（1）新型插拔式卡接結構，安裝、拆卸簡單方便，按片在按下后可用專用工具復位。

（2）報警按鈕動作機構采用專利設計，抗灰塵能力強。

（3）集成消防電話功能，減少設備安裝，采用φ6 電話大插孔，方便緊急情況下使用。有良好的

抑制能力。

（4）采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，

對電磁干擾有良好的抑制能力

（5）地址碼為電子編碼，可現場改寫。

主要技術指標

（1）工作電壓：

信號總線電壓：24V 允許范圍：16V~28V

（2）工作電流：

監視電流≤0.3mA

報警電流≤0.9mA

（3）啟動零件型式：可重復使用型

（4）啟動方式：人工按下按片

（5）復位方式：用專用鑰匙復位

（6）指示燈：火警，紅色，正常巡檢時閃亮，報警后點亮；電話指示，紅色閃亮

（7）編碼方式：電子編碼，編碼范圍在 1～242 之間任意設定

（8）線制：與控制器采用無極性信號二總線連接，與 GST-LD-8304 采用二線制連接

（9）使用環境：

類 型：戶內

溫 度：-10℃～+55℃

相對濕度≤95%，不凝露

（10）外形尺寸：91mm×91mm×45.5mm（帶底殼）

（11）外殼防護等級：IP40

（12）殼體材料和顏色：ABS，紅色

（13）重量：約 128g(含底殼)

（14）安裝孔距：60mm

結構特征、安裝與布線

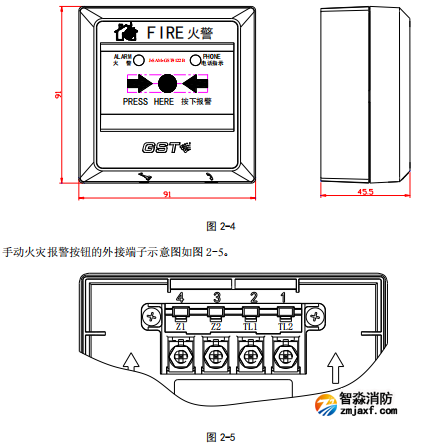

手動火災報警按鈕外形示意圖如圖 2-4。

其中：

Z1、Z2：無極性信號二總線接線端子。

TL1、TL2：與 GST-LD-8304 連接的端子。

布線要求：信號 Z1、Z2 采用耐火 RVS 雙絞線，截面積≥1.0mm2；消防電話線 TL1、TL2 采用耐火 RVVP 屏蔽線，截面積≥1.0mm2。

應用方法

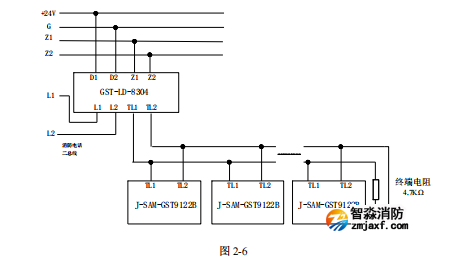

作為手動火災報警按鈕使用時，將報警按鈕的 Z1、Z2 端子直接接入火災報警控制器總線上即

可。作為手動火災報警按鈕及消防電話插孔使用時，將報警按鈕的 Z1、Z2 端子直接接入火災報警控

制器總線上，同時將報警按鈕的 TL1、TL2 端子與 GST-LD-8304 消防電話模塊連接，如圖 2-6 所示

（最末端報警按鈕的 TL1、TL2 接線端子接 4.7kΩ 終端電阻）
