海灣GST-LD-8306型輸入模塊接線安裝技術
海灣GST-LD-8306型輸入模塊接線安裝技術
特點
GST-LD-8306型輸入模塊用于配接各種類型的防盜探測器,可為防盜探測器提供
DC12V/100mA 電源,與感煙、感溫等火災探測器共同組成防火、防盜綜合報警系統。輸入模塊設有
信號輸入端,用于和防盜探測器的開關量無源輸出觸點連接,可將防盜探測器的動作信息傳回火災
報警控制器。輸入方式可設為常開檢線、常閉檢線。考慮到防盜探測器功耗較高,在實際使用時,
輸入模塊除與火災報警控制器的信號二總線連接外,另需接二根 DC24V 電源線。
主要技術指標
(1)工作電壓:
總線電壓:總線24V
電源電壓:DC24V
(2)監視電流:
總線電流≤1mA
空載電源電流≤10mA
(3)動作電流:
總線電流≤3mA
電源電流≤100mA
(4)線制:與火災報警控制器采用二總線連接,另需二根 DC24V 電源線,與各類防盜探測器要
用四根線連接,一根 DC12V,一根地線,二根防盜探測器動作信號線(常開或常閉動作輸出)
(5)有源輸出容量:DC12V/100mA
(6)出廠設置:常閉檢線方式
(7)使用環境:
溫度:-10℃~+55℃
相對濕度≤95%,不結露
(8)外殼防護等級:IP30
(9)外形尺寸:
86mm×86mm×43mm(帶底殼)
結構特征、安裝與布線

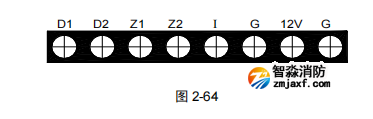

本輸入模塊的外形尺寸及結構與 GST-LD-8319 輸入模塊相同,安裝方法也相同,其對外端子示
意圖如圖 2-64:

其中:
Z1、Z2:接火災報警控制器信號二總線,無極性
D1、D2:DC24V 電源輸入端子,無極性
I、G:與設備的無源常閉觸點(設備動作閉合報警型)連接;也可通過電子編碼器設置為常開+輸入
12V、G:DC12V 輸出,電流≤100mA
布線要求:信號線 Z1、Z2 采用耐火 RVS 雙絞線,截面積≥1.0mm2;電源線 D1、D2 采用耐火 BV
線,截面積≥1.5mm2;G、I、12V 采用截面積≥1.0mm2的 RV 線。
應用方法
模塊輸入端如果設置為“常閉檢線”狀態輸入,模塊輸入線末端(遠離模塊端)必須串聯一個
4.7kΩ的終端電阻;模塊輸入端如果設置為“常開檢線”狀態輸入,模塊輸入線末端(遠離模塊端)
必須并聯一個 4.7kΩ的終端電阻。

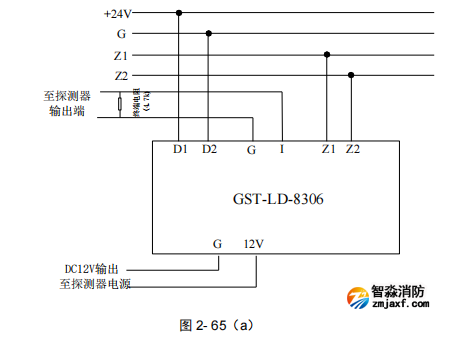

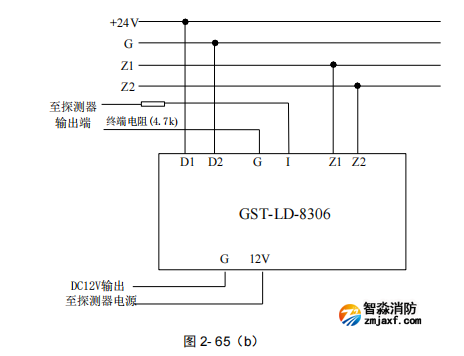

輸入模塊與常開無源觸點的防盜探測器接線示意圖如圖 2-65(a)所示;與常閉無源觸點的防盜
探測器接線示意圖如圖 2- 65(a)所示。
