GST-LD-IE8301型輸入/輸出模塊
一、海灣GST-LD-IE8301隔爆型隔離器
GST-LD-IE8301輸入/輸出模塊,是一款功能強大、應用廣泛的編碼工業模塊。模塊可以通過設置不同的工作模式,實現下列功能:啟動消防聯動設備,如排煙閥、送風閥、防火閥等,同時接收設備的動作回答信號;配接纜式感溫探測器,給纜式感溫探測器供電并接收其報警信號等。模塊不能用于氣體滅火設備的控制。
模塊可穩定工作在室外及環境惡劣的工業場所,還可通過安全柵與防爆設備配接,組成本安型防爆系統,模塊符合GB16806-2006中的相關規定。
二、海灣GST-LD-IE8301隔爆型隔離器特點
1.抗電磁干擾能力卓越
2.可直接控制交流220V供電設備。
3.輸入輸出端均有檢線功能。
4.工作模式可通過電子編碼器設置,以實現不同的功能。
5.地址碼為電子編碼,可由電子編碼器設置,也可由控制器更改,工程調試靈活簡便。
三、GST-LD-IE8301技術特性結構特征與工作原理
1.工作電壓
總線電壓:24V允許范圍:16V~28V
電源電壓:DC24V允許范圍:DC20V~DC28V
2.工作電流
總線電流≤0.6mA
電源監視電流≤15mA
3.輸出
繼電器輸出:一組常開/常閉觸點,容量為AC220V/5A或DC30V/5A
DC24V輸出:最大輸出電流為1A
4.指示燈
輸入指示燈:紅色,正常監視狀態閃亮,有輸入信號時點亮;
輸出指示燈:紅色,啟動輸出時點亮,其它狀態熄滅。
5.工作模式:共有多種工作模式,可通過設置不同的參數來選擇工作模式
6.使用環境
溫度:-40℃~+70℃
相對濕度≤95%,不結露
可室外使用
7.外殼防護等級:IP67
8.外形尺寸:195mm×275mm×86mm

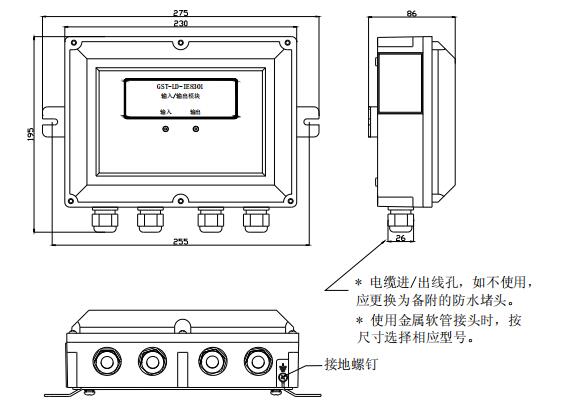

四、海灣GST-LD-IE8301隔爆型隔離器模塊的外形尺寸及結構如圖1- 1所示。

圖1-1
模塊具有兩種安裝方式:一種是利用底殼背面兩個M5孔安裝到行架上,安裝孔距為185mm(如圖1-2左側圖所示);另一種是利用安裝板安裝,可以安裝到墻上或行架上,安裝孔距為255mm(如圖1-2右側圖所示)。安裝到墻上建議使用2個M6膨脹螺栓,安裝到行架上建議使用2個M6螺釘組合件。

圖1-2

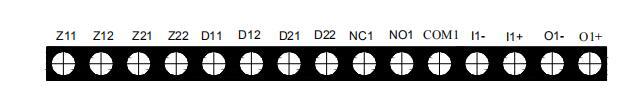

對外端子示意圖如圖1-3所示:

圖1-3
其中:
Z11、Z12:接控制器總線,無極性;
Z21、Z22:用于Z11、Z12總線的分線;
D11、D12:接DC24V電源,無極性;
D21、D22:用于D11、D12電源的分線;
NC1、NO1、COM1:繼電器無源常閉常開輸出端子;
I1-、I1+:輸入端子;
O1-、O1+:DC24V輸出端子,O1+為正,O1-為負。
