J-SAM-GST9123A消火栓按鈕
文章來源:www.feimu-hr.com作者:海灣消防公司人氣:1810日期:2020-04-04 13:11:41

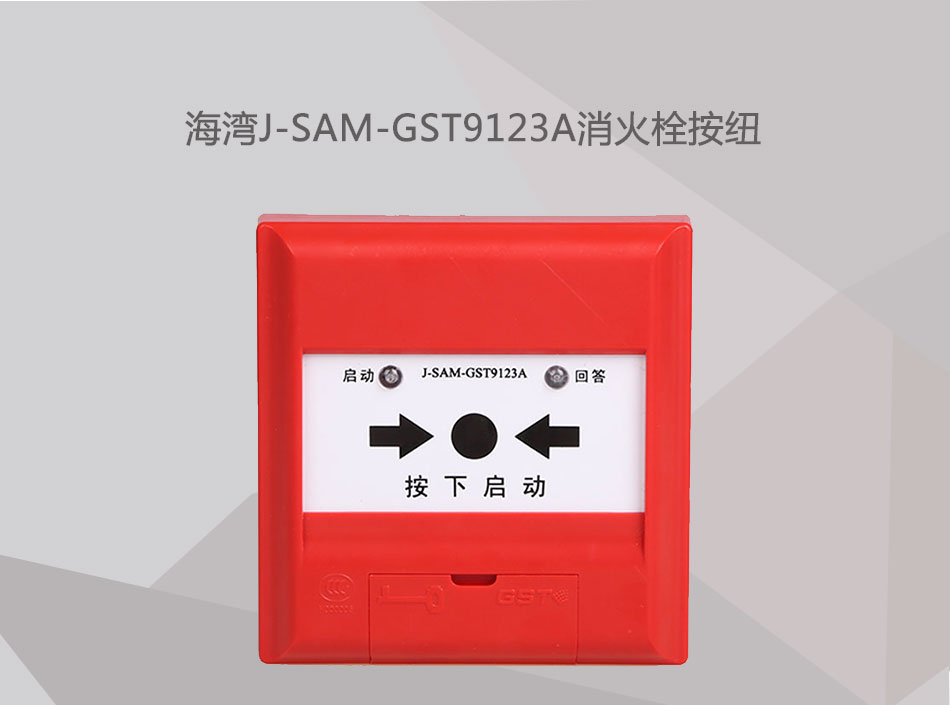

一、海灣J-SAM-GST9123A消火栓按鈕
海灣J-SAM-GST9123A消火栓按鈕表面裝一按片,當啟用消火栓時,可直接按下按片,此時消火栓按鈕的紅色啟動指示燈亮,表明已向消防控制室發出了報警信息,火災報警控制器在確認了消防水泵已啟動運行后,就向消火栓按鈕發出命令信號點亮綠色回答指示燈。

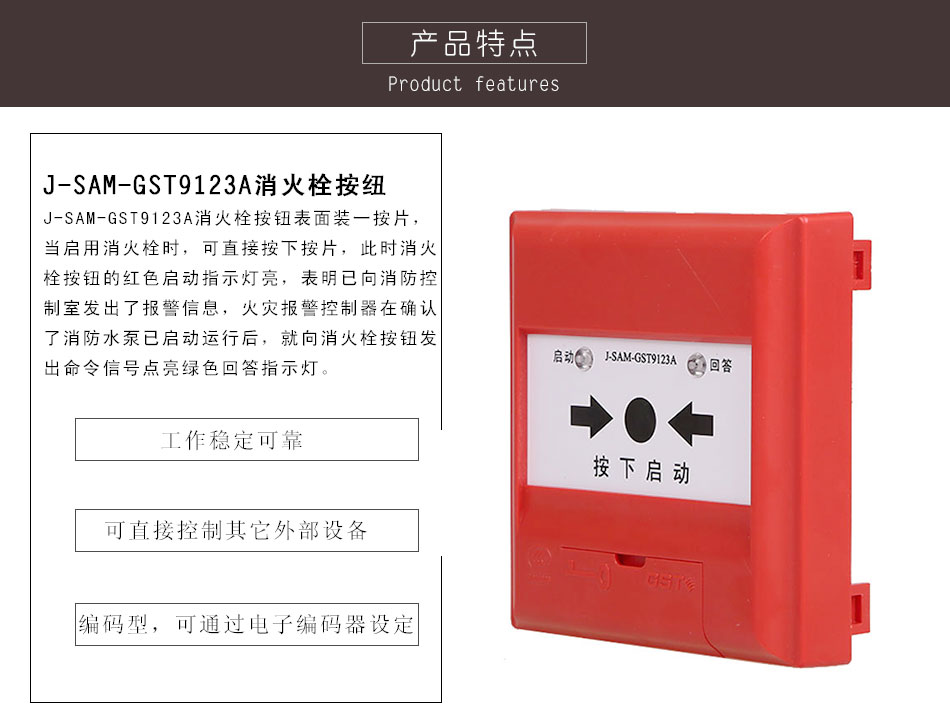

二、海灣J-SAM-GST9123A消火栓按鈕特點

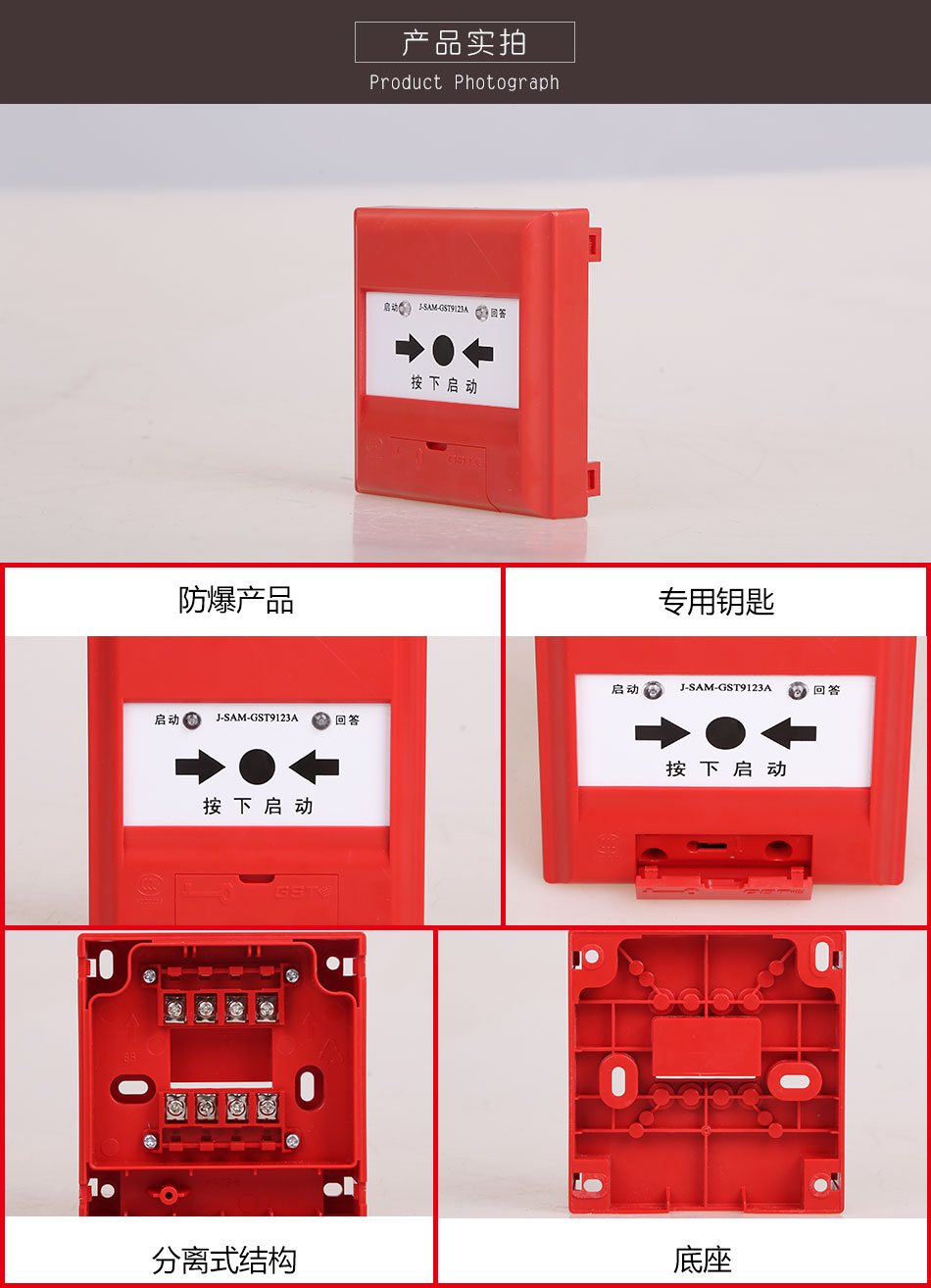

1、采用底座分離式結構設計,安裝簡單方便;先安裝底殼,線路調試完成后再裝主體進行開通調試。
2、消火栓按鈕為可重復使用型,采用壓下報警方式,按下后可用專用鑰匙復位。
3、按下消火栓按鈕按片,消火栓按鈕提供的獨立輸出觸點,可直接控制其它外部設備。
4、用微處理器實現對消防設備的控制,用數字信號與火災報警控制器進行通信,工作穩定可靠,對電磁干擾有良好的抑制能力;由微處理器對運行情況進行監視,給出診斷信息。
5、編碼型,可通過電子編碼器設定。
三、海灣J-SAM-GST9123A消火栓按鈕技術特性
四、海灣J-SAM-GST9123A消火栓按鈕結構特征與工作原理| 型號 | J-SAM-GST9123A |
| 工作電壓 | 信號總線電壓:24V 允許范圍:16V~28V |
| 工作電流 |
監視電流≤0.8mA 報警電流≤2mA |
| 輸出容量 | 額定DC30V/100mA無源輸出觸點信號,接觸電阻≤0.1 |
| 線制 | 消火栓按鈕與火災報警控制器信號二總線連接 |
| 編碼方式 | 電子編碼方式,占用一個總線編碼點,編碼范圍可在1~242之間任意設定 |
| 啟動零件型式 | 重復使用型 |
| 啟動方式 | 人工按下按片 |
| 復位方式 | 用專用鑰匙手動復位 |
| 指示燈 | 紅色啟動指示燈,巡檢時閃亮(約3s閃亮一次),消火栓按鈕按下時此燈點亮;綠色回答指示燈,消防水泵運行時此燈點亮 |
| 使用環境 |
溫 度:-10℃~+55℃ 相對濕度:≤95%,不凝露 |
| 外形尺寸 | 95.4mm×98.4mm×52.5mm(含底殼) |
| 外殼防護等級 | IP43 |
| 殼體材料和顏色 | ABS,紅色 |
| 重量 | 約195g(含底殼) |
| 安裝孔距 | 60mm |
| 執行標準 | GB 16806-2006 |

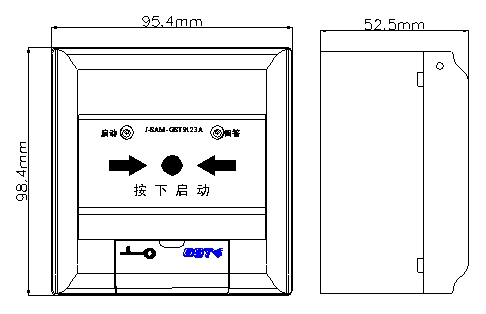

1 J-SAM-GST9123A消火栓按鈕的外形示意圖如圖1所示。
2、工作原理
J-SAM-GST9123A消火栓按鈕采用按壓報警方式,通過機械結構進行自鎖,可減少人為誤觸發現象。消火栓按鈕內置單片機,完成報警檢測及與火災報警控制器通訊功能。單片機內含EEPROM用于存儲地址碼、設備類型等信息,地址碼可通過海灣的GST-BMQ-1B或GST-BMQ-2電子編碼器進行現場更改。
|
|
|

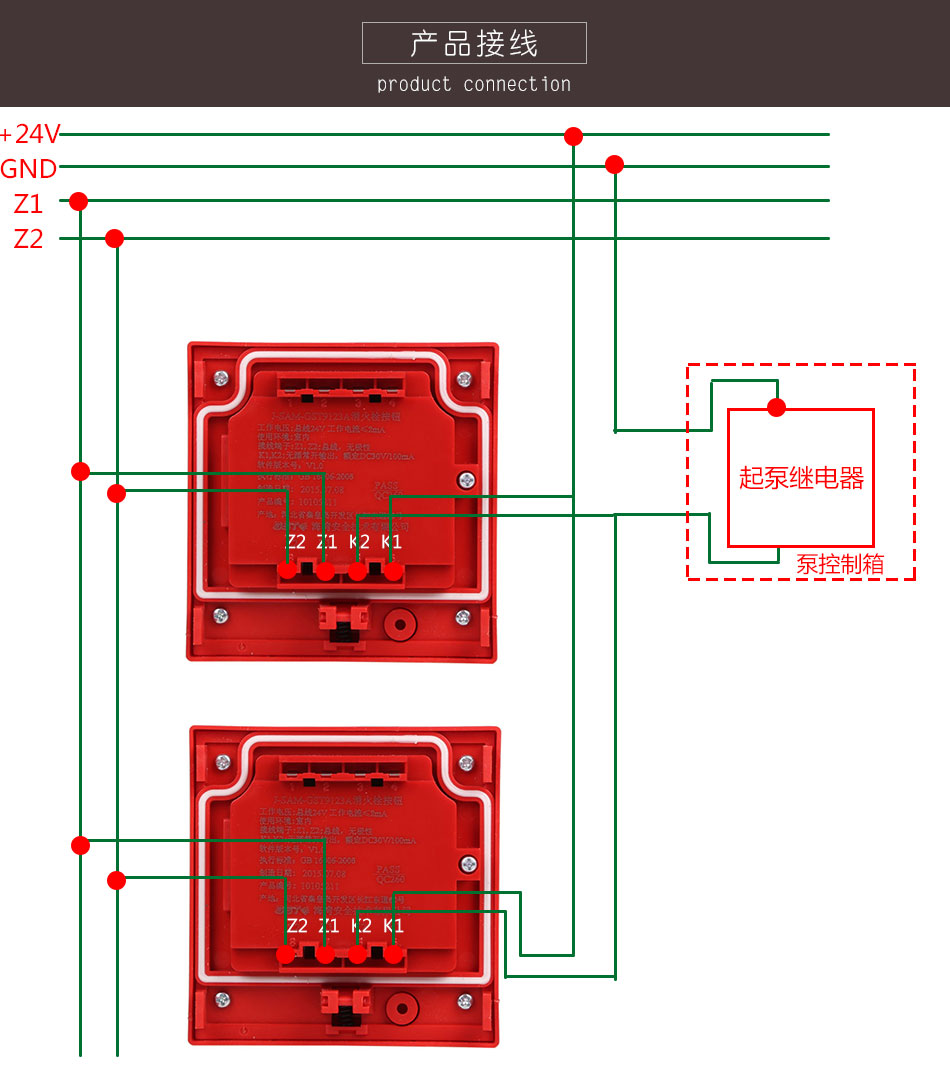

| 第一步:準備一根RVS線(信號總線),兩根BV線(消火栓啟泵線),此處以普通線纜代替。 | 第二步:將線路從J-SAM-GST9123A消火栓按鈕底座的穿線孔處穿過,將信號總線接在手動報警按鈕的Z1、Z2接線端子上;將啟泵線接在K1、K2(無源常開輸出)接線端子上。 |
|
|
|
| 第三步:檢查接線是否正確 | 第四步:按上J-SAM-GST9123A消火栓按鈕上蓋,接線完成。 |
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.feimu-hr.com/
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.feimu-hr.com/;海灣服務熱線:18910580194
