大部分網絡故障排查思路與案例處理方法，應該說可以解決日常中大部分的網絡問題。

一、故障排除思路

定位故障范圍

①全網性網絡故障：可定位故障源在出口或核心區域；

②小范圍網絡故障：可定位故障源在離故障源最近的相應設備或鏈路；

③單點性網絡故障：可定位故障源在故障源自身。

排除故障

①總體上思路為“鏈路”à“配置”。

②首先確認網絡或相關設備是否出現人為變更；

③其次檢查物理鏈路、設備是否正常；

④最后檢查網絡設備的相關屬性或配置。

二、常用排錯方法

1、網絡設備

①查看狀態燈，包括 電源指示燈、狀態燈、報警燈；

②感知設備的溫度，檢查設備是否溫度過高。

2、物理鏈路

①檢查鏈路指示燈；

②拔插鏈路；（附：光纖鏈路不建議多次拔插，多模光纖可以通過肉眼看到可見光）

③更換端口。

3、終端主機

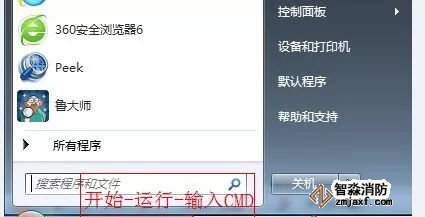

Windows系統可使用如下常用命令

ping  192.168.100.254                       !連通性測試

tracert   –d 192.168.10.254                !路徑追蹤

ipconfig  /all                                       !查看網卡信息

ipconfig  /release                               !網卡信息復位

ipconfig /renew                                !重獲取IP地址（DHCP環境下）

ipconfig /flushdns                             !刷新DNS緩存

arp –a                                                 !查看ARP信息

arp -d                                                !重置網卡ARP信息

telnet 192.168.100.254                      !遠程登錄

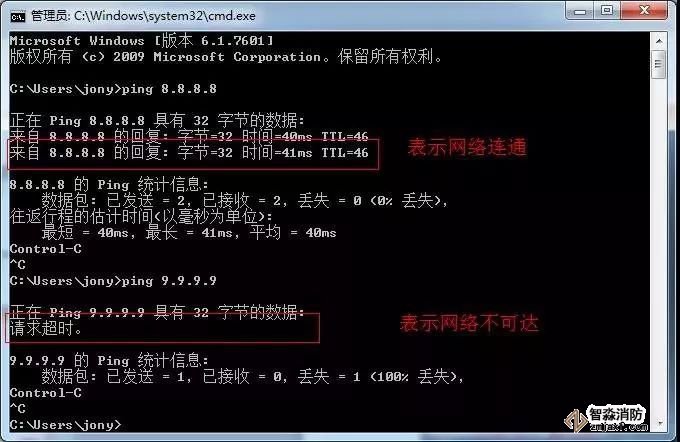

測試網絡是否通暢。

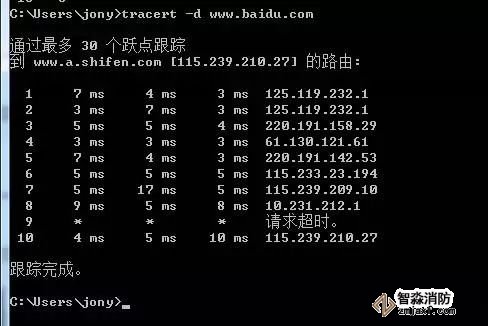

路由跟蹤

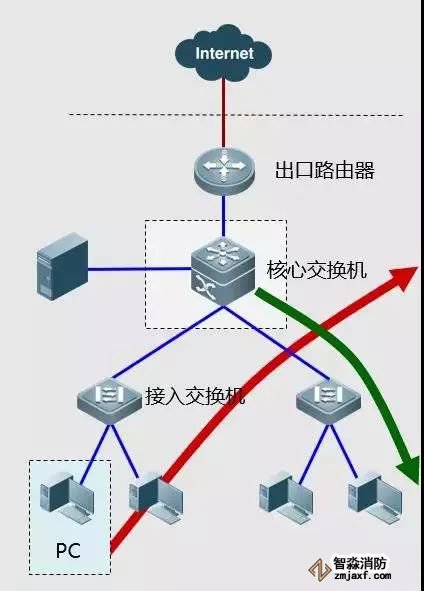

4、分段定位

從用戶端PC到接入交換機

從接入交換機到匯聚層交換機

從匯聚層交換機到核心交換機

從核心交換機到防火墻

從防火墻到路由器

從路由器到出口網關

四、網絡設備使用與指示燈查看

1、網絡使用環境

①溫度要求：15℃~30℃

②相對濕度要求：40%~65%

③潔凈度要求：≤ 1.3×105 (灰塵粒子直徑≥5μm)

④抗干擾要求：遠離強功率高頻大電流設備

⑤交流電源要求：100-240V~/50-60Hz

⑥設備之間保持良好通風閃熱

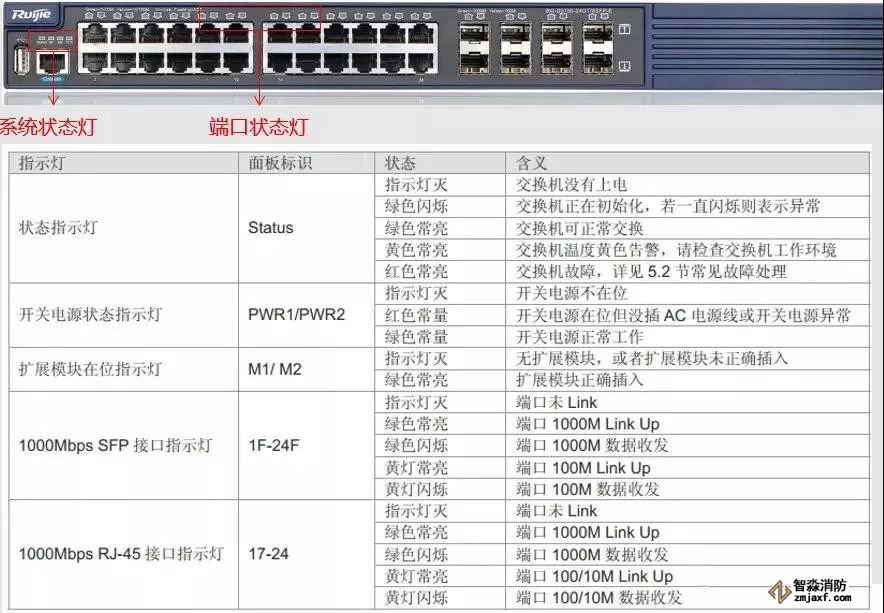

2、指示燈查看

常故障案例匯合

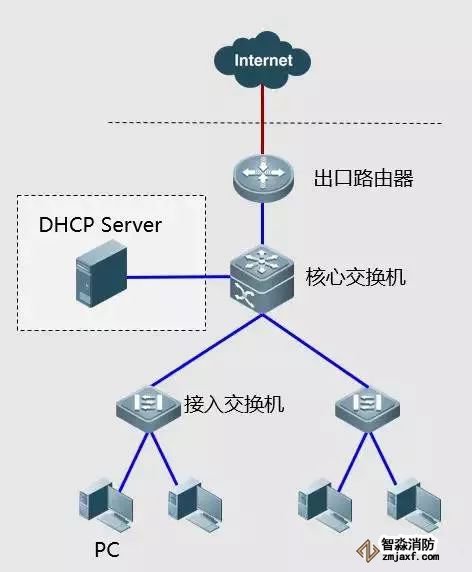

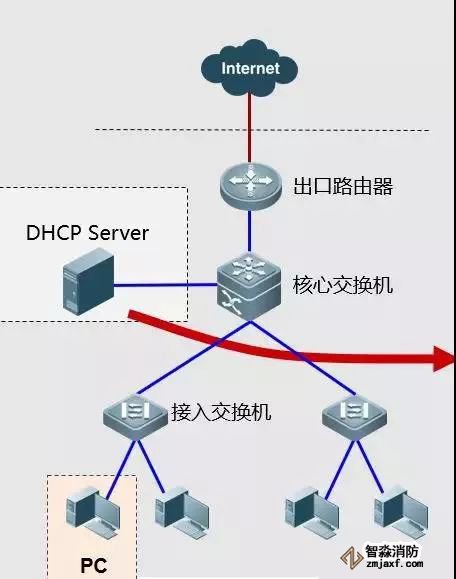

故障案例-1 ：PC無法獲取IP地址

排查步驟：

①檢查DHCP服務器是否正常，相關服務是否運行。

②從主機、核心交換機分別  ping  DHCP服務器。

③內網設置靜態IP地址后,檢查是否可以ping通網關。

根據上面的結果，從鏈路à設置檢查是否有故障。

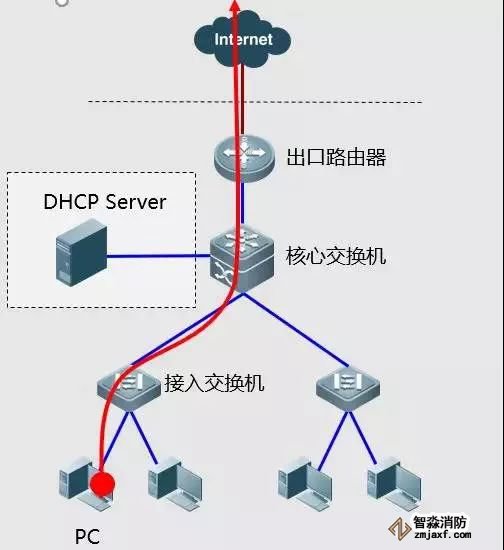

故障案例-2：PC可以獲取IP地址，但不能上網

排查步驟：

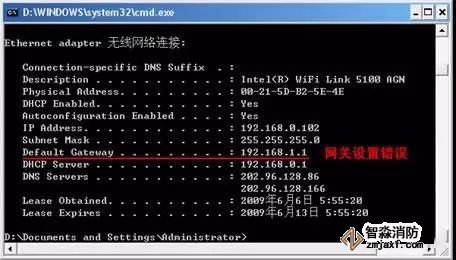

在不能上網的主機上cmd—>ipconfig /all，查看獲取到IP地址信息。

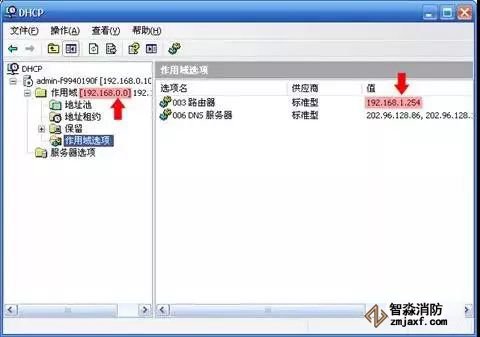

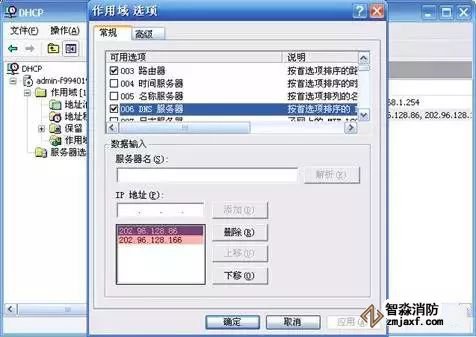

如果出現下圖所示，說明DHCP服務器相應工作域的“003 默認路由” 的設置錯誤。

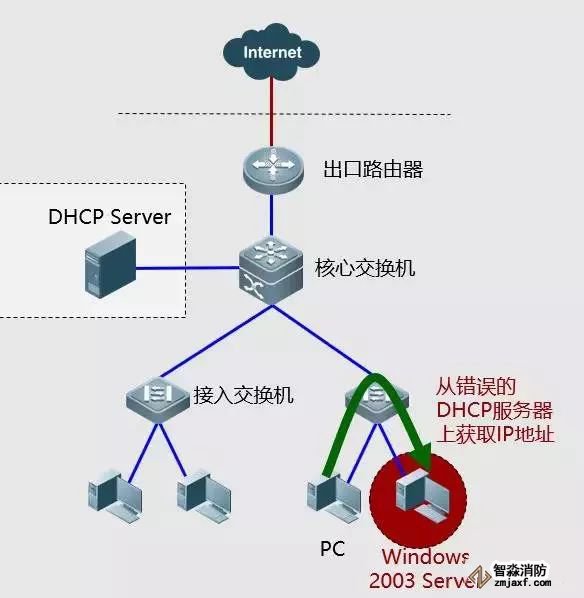

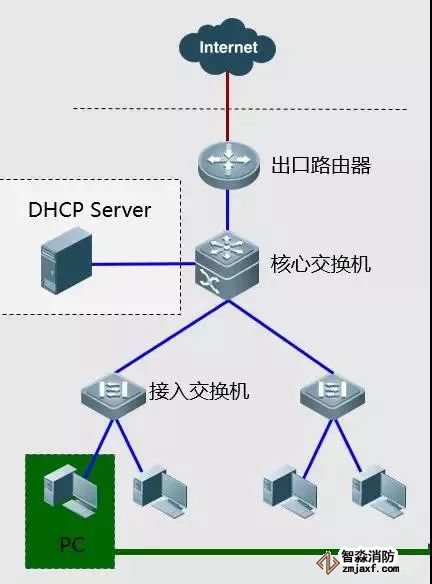

故障案例-3 ：PC獲取到錯誤的IP地址

排查步驟：

檢查內網是否有人使用了Windows 2003 Server作為操作系統，并開啟了DHCP服務,或使用無線寬帶路由器，導致地址獲取混亂。

解決方法：

可以在接入交換機上開啟DHCP Snooping，只允許從上聯口信任口獲取DHCP offer報文，下聯口不允許。

故障案例-4 ：PC不能通過域名訪問網站

排查步驟：

DNS未設置或設置錯誤。

故障案例-5 ：ARP欺騙攻擊

排查步驟：

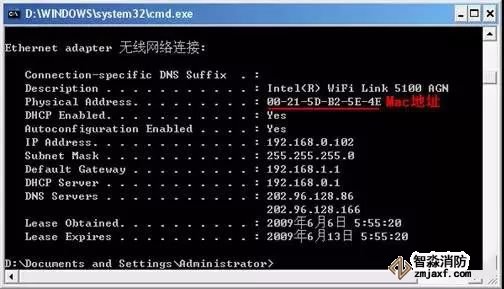

在不能上網的主機上cmdàipconfig /all，查看獲取到IP地址信息.

相關命令：showarp | include xxxx.xxxx.xxxx

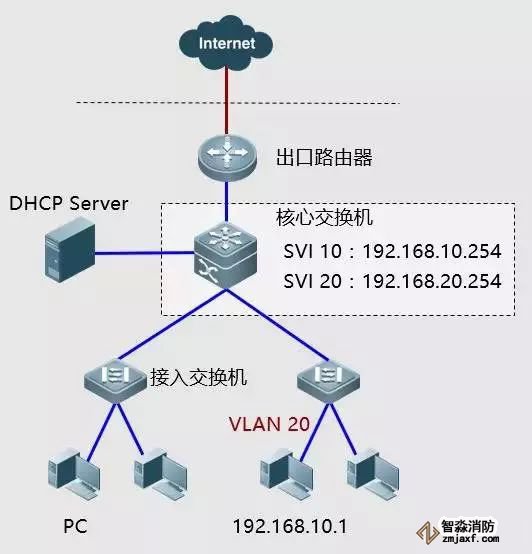

故障案例-6 ：配置錯誤—接口VLAN劃分錯誤

此模式一般在設置了靜態IP地址的環境中出現。

故障現象：主機ping不通網關。

排查步驟：

cmdàipconfig /all  查看主機IP地址。

                檢查交換機相應端口的VLAN設置。

                相關命令：show run

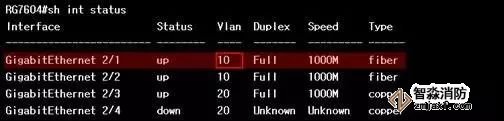

                                  show int status

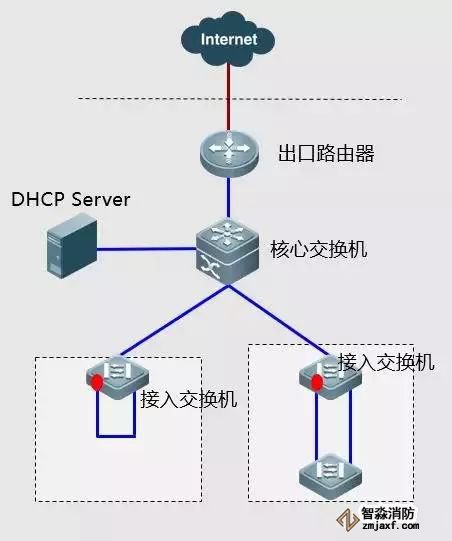

故障案例-7 ：網絡環路

現象：交換機端口指示燈一起同步閃爍，PC  ping外網丟包，上網特別慢

排除方法：通過關閉端口尋找造成環路的網線或者端口；

解決方法：通過開啟生成樹來解決該問題，對于第二種方式通過連接PC端口開啟spanning-tree bpduguard enable來解決；

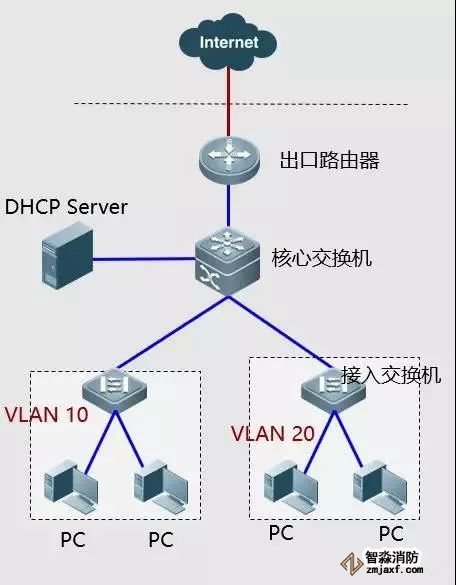

故障案例-8 ：校內只有部分網段能上網，其他不允許

現象：校園網內部只有部分網段能夠上網，其他網段不允許

排除方法：

1、出口路由器列表里面是否做了限制；

2、路由器回指路由是否正常；

解決方法：

1、NAT的ACL修改；

2、添加回指路由；

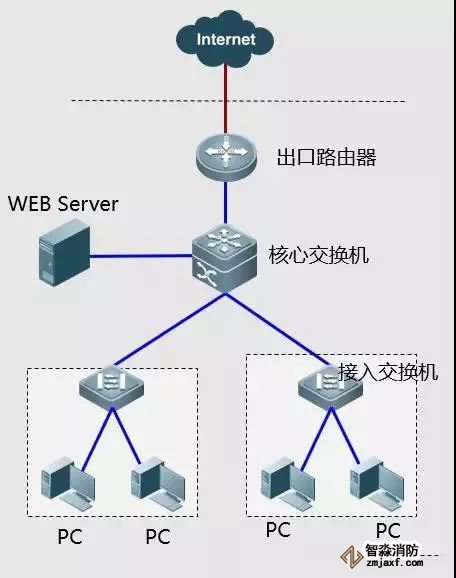

故障案例-9 ：內網服務器無法被公網訪問

現象：在學校外無法通過公網地址訪問學校WEB服務器；

排除方法：出口路由器是否做了端口映射；

解決方法：添加端口映射來解決。
