海灣電氣火災系統總線隔離、抗干擾及屏蔽布線全套弱電施工技術規范
文章來源:www.feimu-hr.com作者:海灣消防公司人氣:81日期:2026-06-16 17:58:53

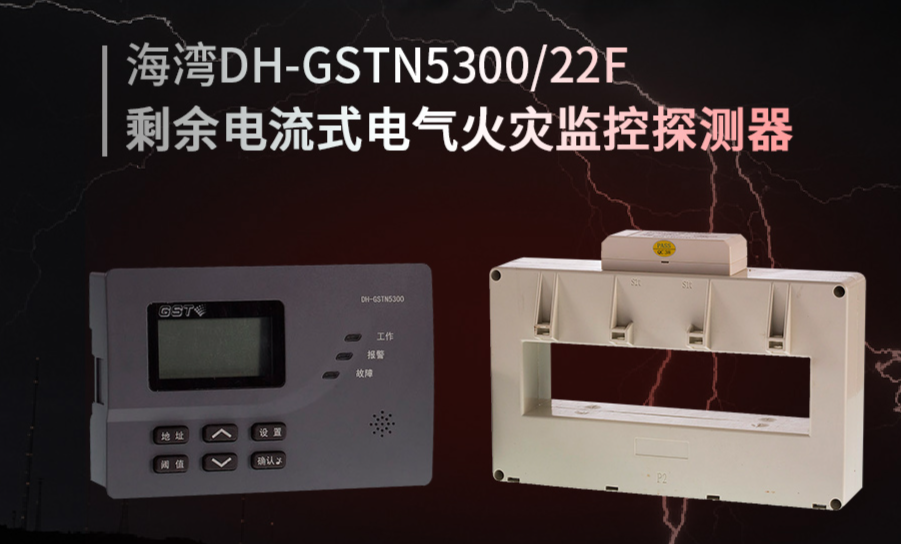

電氣火災監控系統運行不穩定、單點故障全線癱瘓、高頻誤報,80%問題來源于總線布線不規范、總線短路無隔離、強弱電干擾未做屏蔽處理。海灣DH9000系列采用數字化兩線總線,相比傳統RS485總線對布線工藝要求更高。本文結合海灣官方施工手冊及消防弱電施工國標,完整梳理系統總線拓撲結構、DH9600總線隔離器配置規則、屏蔽線單端接地工藝、強弱電間距規范、分支總線禁止事項,同時講解總線故障定位方法、短路排查步驟、接地故障修復流程,給出大型項目總線分區設計方案,徹底解決工程現場總線通訊卡頓、設備離線、全線癱瘓等頑固性問題。

1 電氣火災系統總線常見施工通病及危害
現場弱電施工常見四大錯誤布線方式:一是總線采用星型分支布線,違背總線樹形拓撲要求;二是全程無總線隔離器,單點短路導致整條回路所有設備離線;三是屏蔽雙絞線雙端接地,產生環流干擾通訊信號;四是消防總線與動力電纜同橋架、同管敷設,強電電磁干擾擊穿弱電通訊報文。上述問題不會在單機調試時暴露,只會在項目整體送電、負載滿負荷運行后出現批量設備離線、隨機誤報、主機斷線等隱蔽故障,后期排查難度極大。
2 海灣系統標準總線拓撲架構要求
海灣電氣火災總線僅支持手拉手樹形總線拓撲,嚴禁星型、T型分支??偩€從監控主機出發,依次串聯所有探測器、隔離器,每一段分支線路必須經過隔離器后方可引出。單條總線回路總長度≤1200m,單回路掛載設備總數≤121臺,線纜統一采用RVSP 2×1.5mm2屏蔽雙絞線,禁止使用非屏蔽平行線。
3 DH9600總線隔離器配置及工作原理
3.1 隔離器工作機制
DH9600總線隔離器為無源隔離模塊,串聯接入總線回路,當后端分支總線發生短路故障時,隔離器瞬間切斷后端故障支路,前端主干總線設備保持正常通訊;故障排除后隔離器自動復位,無需人工手動重啟,實現故障支路自愈隔離。
3.2 強制配置規則(消防驗收硬性要求)
每32臺現場探測器必須加裝1臺總線隔離器;
每穿越一次防火分區,防火分區兩端必須增設隔離器;
長距離橋架直線段每400m增設一組隔離器;
配電柜內部總線進出柜體位置必須加裝隔離器,隔離柜內強電干擾。
4 屏蔽線纜接地抗干擾核心工藝(行業易錯點)
4.1 單端接地強制要求
海灣電氣火災屏蔽總線只允許主機端單端接地,現場探測器端屏蔽層嚴禁接地。雙端接地會導致屏蔽層產生電位差,形成環流干擾通訊信號,造成報文亂碼、設備隨機離線。主機側屏蔽層接入消防控制室專用接地排,接地電阻≤4Ω,滿足弱電接地規范。
4.2 強弱電敷設間距標準
消防弱電總線與380V/220V動力電纜平行敷設間距≥30cm;交叉敷設時保持90°垂直交叉,減少電磁耦合干擾;必須同橋架敷設時,中間加裝金屬隔板完全隔離,杜絕強電干擾。
5 總線短路、接地故障快速定位排查方法
5.1 總線短路故障排查
主機顯示總線短路告警,依次斷開后端隔離器,分段排查短路點位;依托隔離器分段隔離功能,可快速鎖定故障區間,無需逐臺拆卸探測器,大幅縮短檢修時長。
5.2 總線接地故障排查
使用萬用表測量總線對地電阻,標準阻值應大于20kΩ;阻值偏低即為總線破皮接地,重點檢查柜體進出線口、橋架拐角處線纜磨損位置,做好絕緣防護。
6 大型園區總線分區設計方案
多樓棟園區項目建議按照樓棟劃分獨立總線分區,每棟樓設置獨立隔離分區,樓棟之間總線不互通;中心主機統一匯總所有分區信號,單一樓棟總線故障不會影響其余樓棟設備運行,提升整個園區系統運行穩定性。
