GST-DY-100型電源箱布線要求
文章來源:www.feimu-hr.com作者:海灣消防公司人氣:1740日期:2019-05-02 15:11:25
海灣GST-DY-100智能電源箱的結構特征、安裝與布線:

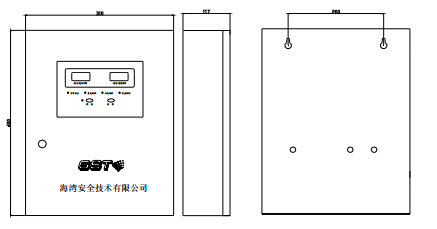

GST-DY-100型電源箱外形示意圖如下:

海灣GST-DY-100智能電源箱采用壁掛式結構安裝,其接線板外接端子示意圖如下:

其中:
L、PG、N:交流220V 電源端子(PG 為機殼保護地線端子)
+24V、GND: DC24V 輸出端子
布線要求:DC24V 電源輸出線采用阻燃BV 線,截面積≥4.0mm2(豎井內干線)或截面積≥2.5mm2(平面支線)。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.feimu-hr.com/
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.feimu-hr.com/;海灣服務熱線:18910580194
