消防教你秒看消防圖紙!漲姿勢必看。。
任何一份圖紙都要先讀設計說明、圖例:設計說明是圖紙的提綱,可把握設計意圖、內容等;不同的設計可能圖例不一樣;
系統圖:一本書的目錄,讀懂它就知道他整個系統的工作狀態及連接方式;
平面圖:對系統圖的進一步細化,表明設備的安裝方式、位置及連接方式等。讀圖時平面圖與系統圖要進行對照,用以將整個系統聯系起來。
今天,依愛消防向您介紹我們的“看圖方式”。
讀圖次序:總平面圖(分清各建筑)——圖紙設計說明和圖例——系統圖——消防平面圖
1.消防工程圖紙一般分給排水(自動噴淋、消火栓、氣體滅火)、電氣(火災自動報警)和防排煙部分。
2.消防預算根據專業分類,特定的設備安裝費用在消防安裝定額里都能找到,如噴頭、水噴淋管道、支吊架、消火栓、報警閥、探頭、模塊、報警設備等,其它通用部分就套相應專業定額,比如消火栓管道安裝套給排水管道定額,泵房的管道安裝套工業管道定額,消防泵的安裝套機械設備安裝定額,閥門法蘭安裝套工業管道定額,報警部分的線管安裝套電氣安裝定額等。
3.材料的算法:設備數量按圖數即可,管道,線管需自行完善。
根據系統圖結合平面圖來每層管線走向,一般先找到進水點,再按系統管線的布置來找每一層平面圖的具體位置。一般系統圖只是為了表示管線連接方式和規格,平面圖電氣的回路需要看線的標識,如某消防廣播總線標識為采用2xZRBV-1.5mm2線,表示2根1.5平方銅芯阻燃聚氯乙烯絕緣電線(ZRBV)。由兩根線組成回路,在系統圖上只畫一根線表示,計算線長度時,要以兩根算。而消防電話總線采用ZRRVVP-2x1.0mm2線,表示一根阻燃屏蔽雙絞線電纜,面積為2*1平方,在系統圖上示意也是一根線表示,計算長度時,按一根計。
一般線纜字母前面的數字表示根數,后面的表示一根線纜由幾芯組成,如上面的2*1mm2,表示由兩芯1mm2導線組成一根線纜。電纜的符號標識還有很多,如,(ZR阻燃),(NH耐火),(WDZ低煙無鹵)等,不同標識價格不同,作用也不同,樓主最好查一些這些專業方面的書,弄清電纜的標識意義,這樣看圖紙才不會搞錯。
在消防圖紙中XL、WL、TL、JL、FL、PL、GL、NL是什么意思?
在消防圖紙中,XL代表消防立管、WL代表污水立管、TL代表通氣立管、JL代表給水立管、FL代表廢水立管(排糞立管)、PL代表排水立管(或GL)、NL代表空調凝結水立管。
例如:XL-1、XL-2、XL-3是指第幾條的意思。
例如:XL代表的意思是X代表消防,L代表立管,以此類推WL,W代表污水,L代表立管,假如圖紙上標識著XL-45標識編號45的消防立管。

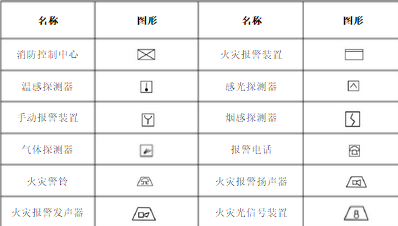

消防工程自動報警設備符號

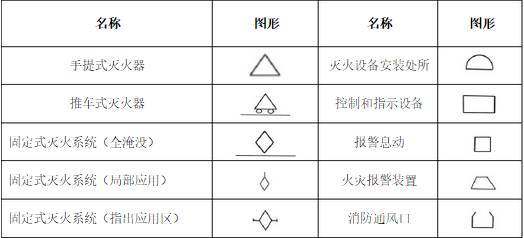

消防工程基本圖形符號

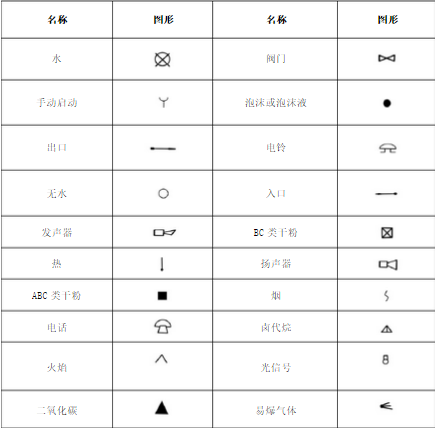

消防工程輔助符號

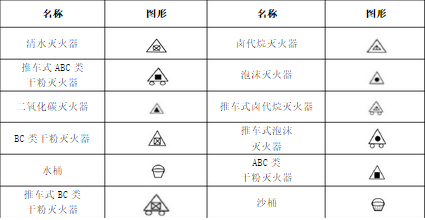

消防工程滅火器符號

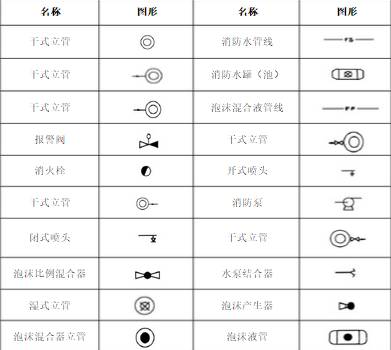

消防管路及配件符號

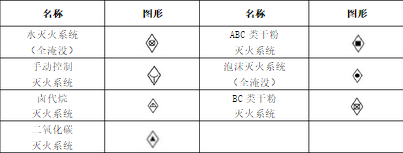

消防工程固定滅火器系統符號

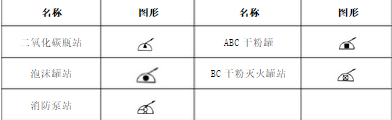

消防工程滅火設備安裝處符號
