3分鐘學會秒看消防圖紙（強烈推薦）！
文章來源：www.feimu-hr.com作者：海灣消防公司人氣：1516日期：2019-07-17 07:20:13
應廣大讀者朋友需求，小編決定每周定期推送技術文章，與各位共同學習進步，只需點擊上方藍字關注海灣微信公眾號即可輕松訂閱。識圖懂圖是消防人必須掌握的一門學問，小編做了一下匯總，整理了一部分，話不多說，直接上圖！

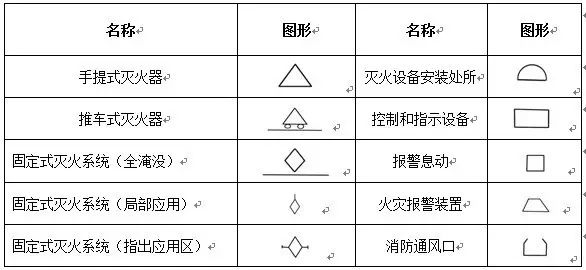

消防工程基本圖形符號

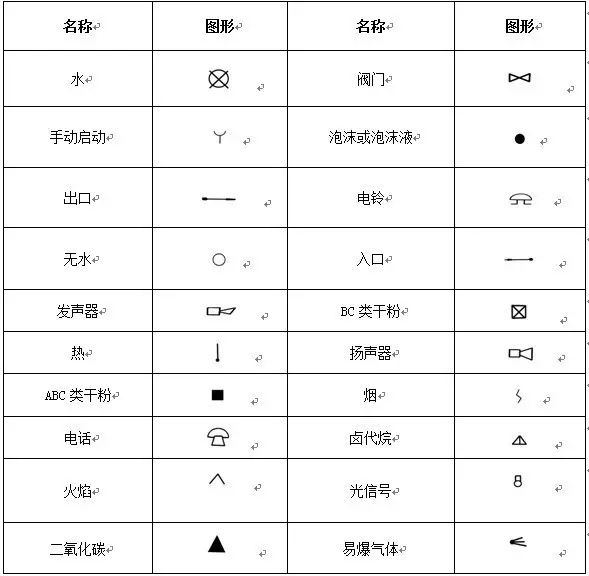

消防工程輔助符號

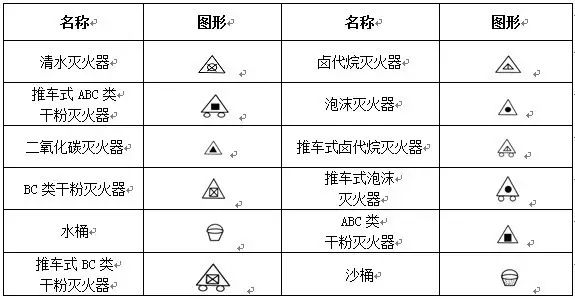

消防工程滅火器符號

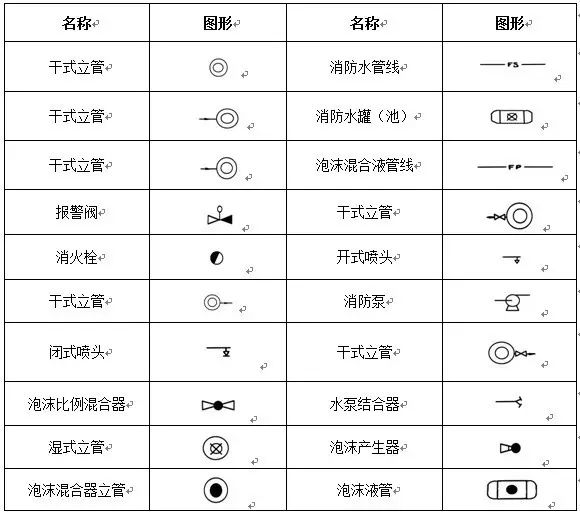

消防管路及配件符號

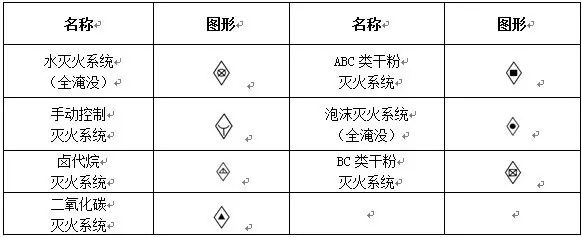

消防工程固定滅火器系統符號

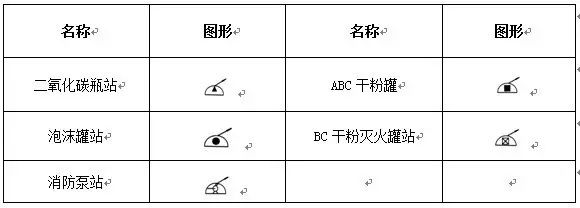

消防工程滅火設備安裝處符號

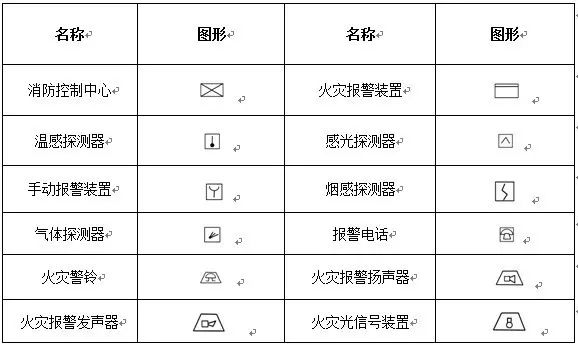

消防工程自動報警設備符號
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.feimu-hr.com/；海灣服務熱線：18910580194
