海灣技術|輸入輸出模塊控制電梯迫降接線圖

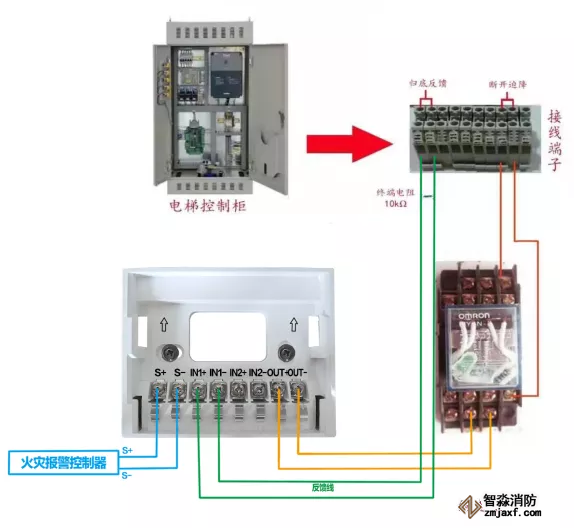

圖1 賽科輸入輸出模塊與電梯迫降接線圖

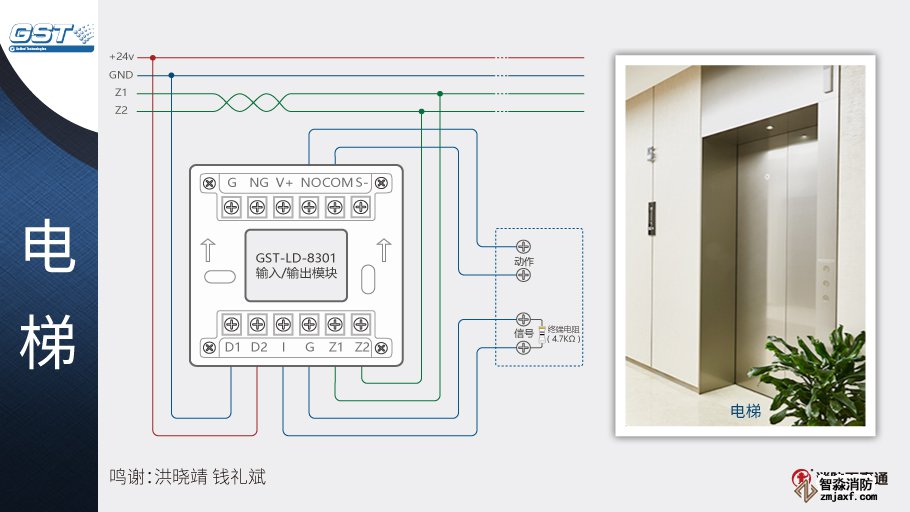

圖2 海灣輸入輸出模塊與電梯迫降接線圖

很多朋友咨詢問電梯迫降怎么接線。其實這類接線圖之前也有發布過。今天看到賽科消防安全的輸入輸出模塊與電梯迫降接線圖，感覺不錯，單獨拉出來和大家說一說。

首先，輸入輸出模塊的線是接到電梯控制柜的，電梯控制柜一般在天臺電梯房。

其次，電梯迫降一般是需要無源控制信號，所以如果輸入輸出模塊無法提供無源信號，可以增加一個24V繼電器。

另外，電梯迫降測試需要注意通知相關人員并做好安全防范，測試時間段電梯應該禁止正常使用。

電梯迫降接線原理：

　　當然，不同品牌型號的輸入輸出模塊（也叫控制模塊）的具體接線方法不一樣，但原理是一致的。

　　如上圖1，模塊動作，模塊輸出24V電，繼電器得電，繼電器常開變?yōu)槌ｉ]，常閉變常開（需要現場確認迫降是閉合迫降還是斷開迫降）；無源反饋信號接模塊輸入端，在電梯控制柜端接終端電阻。
