前言：

大家好，我是海灣消防公司。十一小長假快過完了，過的好快，收拾心態，準備新一輪的奮斗了，無論在何時，對于個人，我們都要努力提高自己的專業水平，這樣的話，才可以獲得更高的收入，才會有更好的機會。

正文：

在弱電施工中，光纖相關產品的應用是最常見，也是遠距離傳輸重要材料之一，光纖相關產品好壞，直接影響到弱電后期調試，在選擇好的產品是非常關鍵的，

一、 綜合布線實物圖

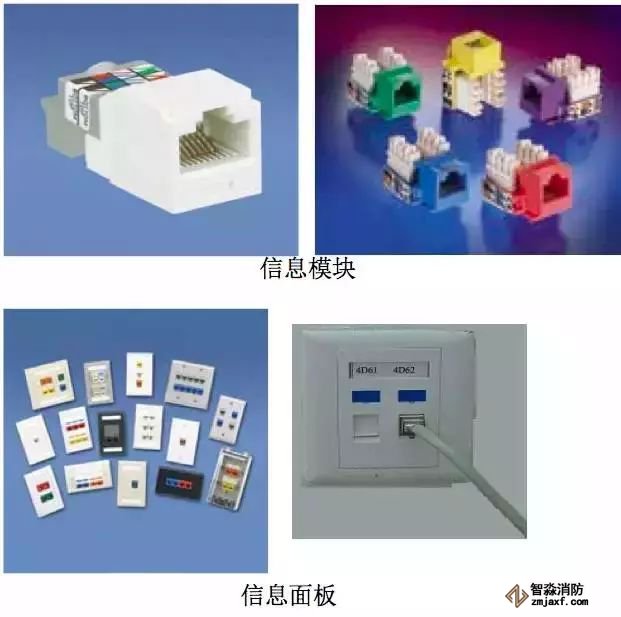

工作區子系統構件

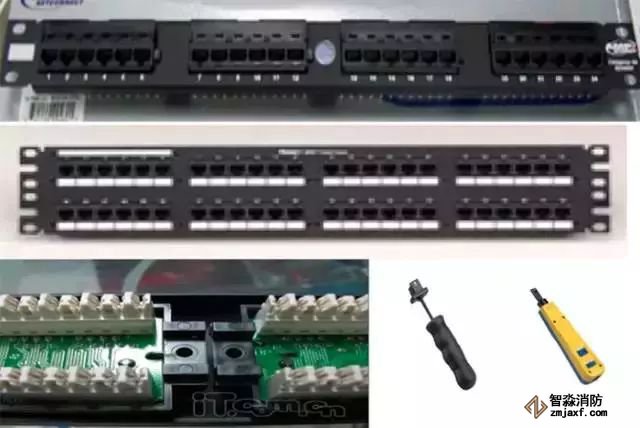

管理子系統構件：配線架

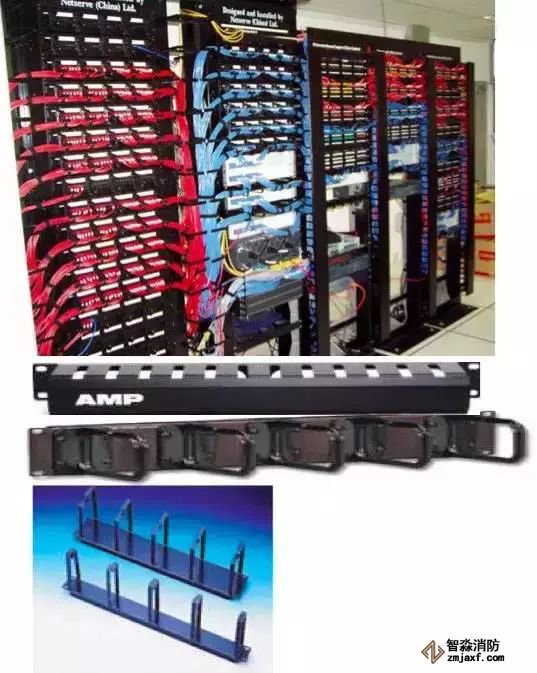

管理子系統構件：理線架

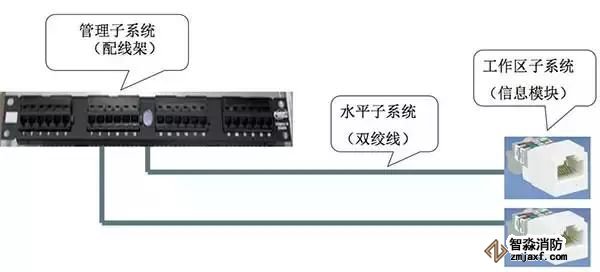

工作區I/O與管理間IDF連接示意圖

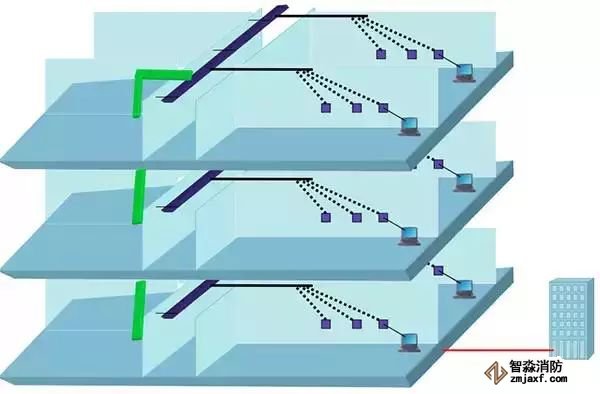

布線安裝結構

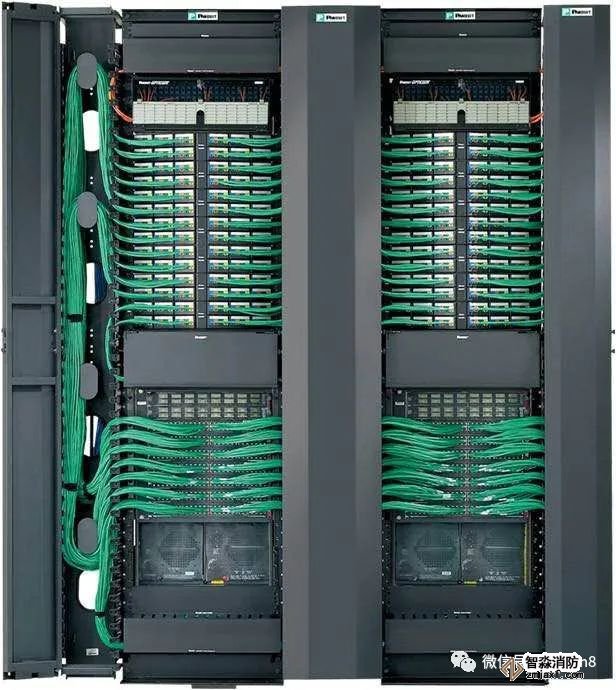

管理子系統機柜布置

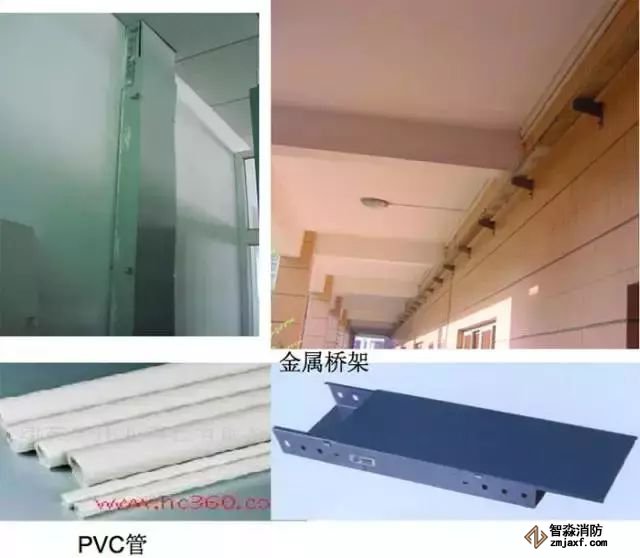

水平子系統走線方式

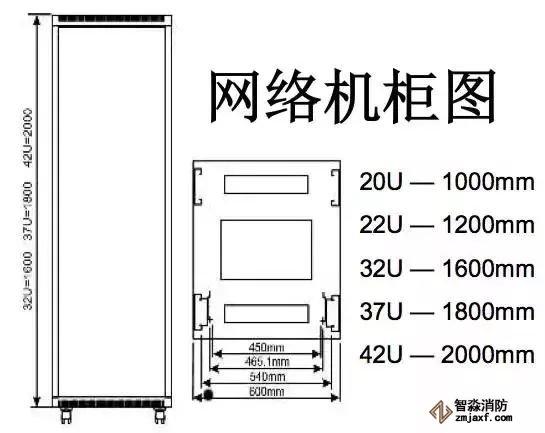

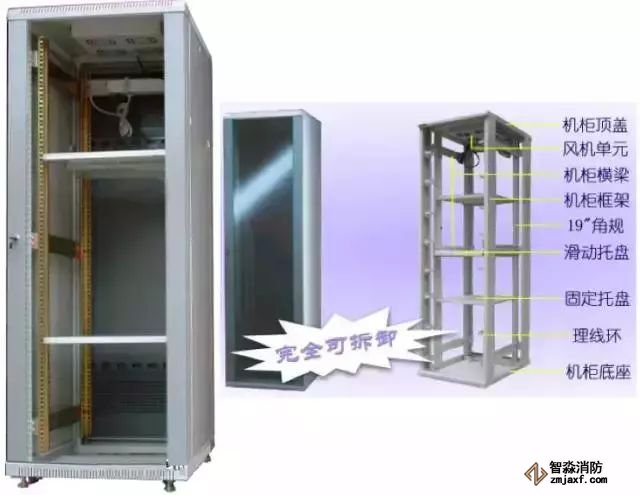

網絡機柜圖

機柜安裝布置圖

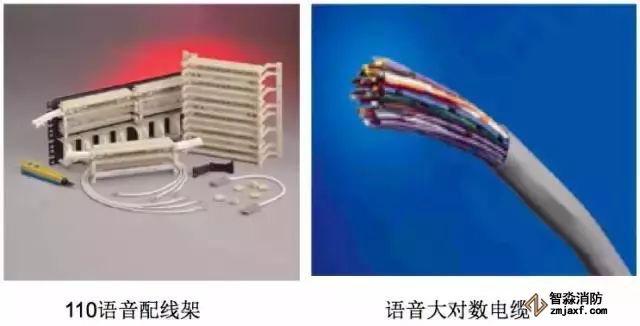

語音配線架

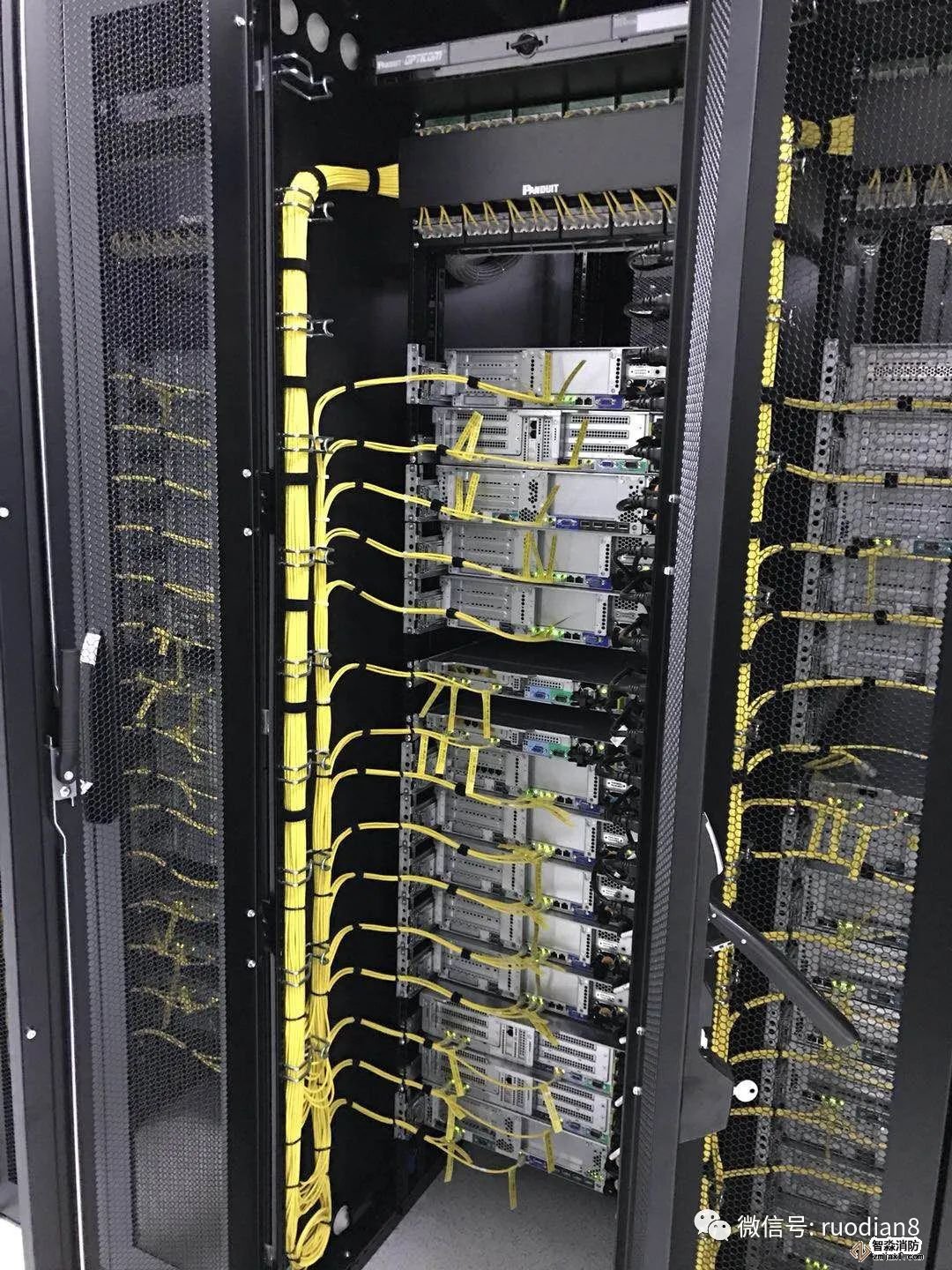

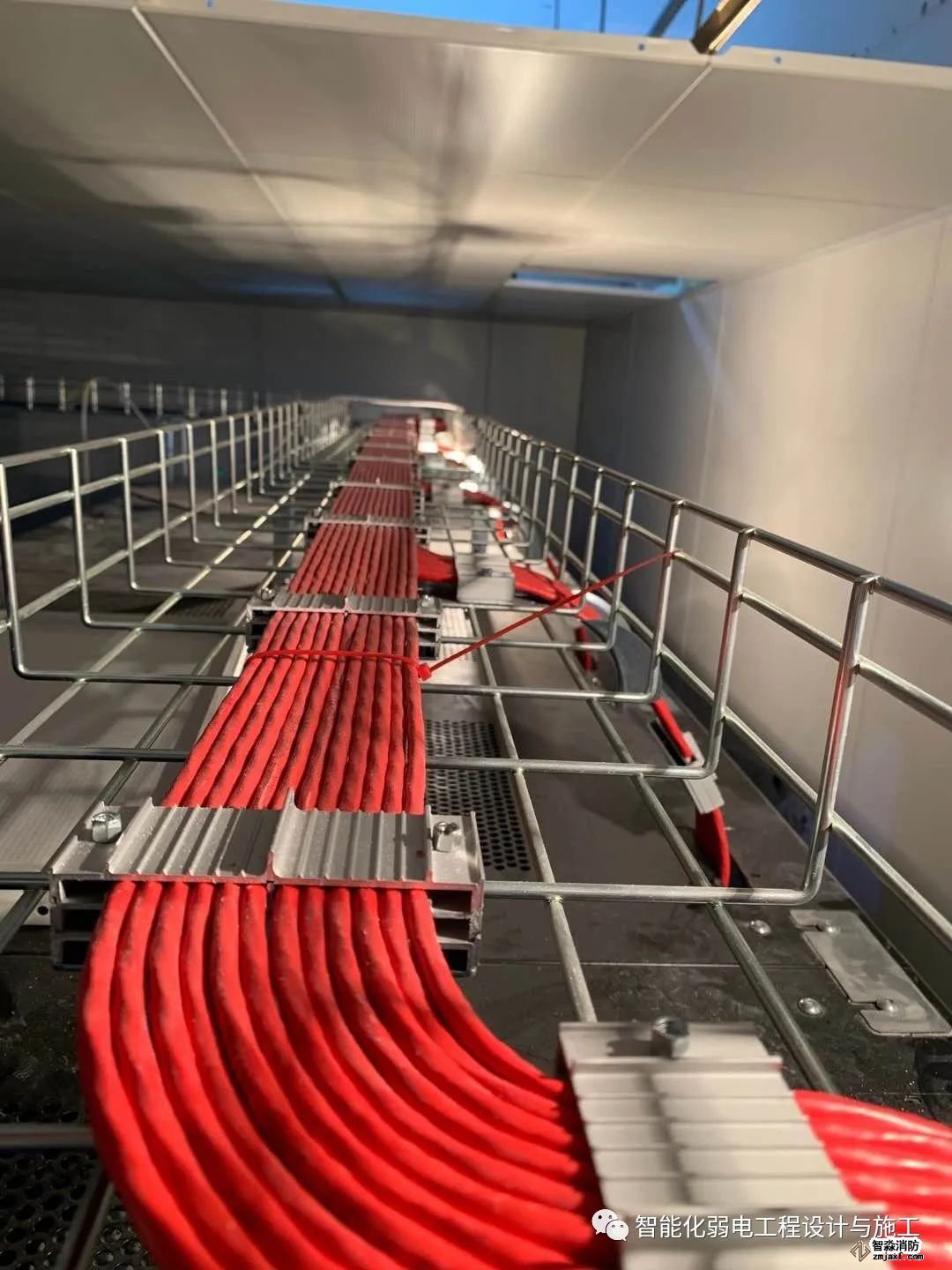

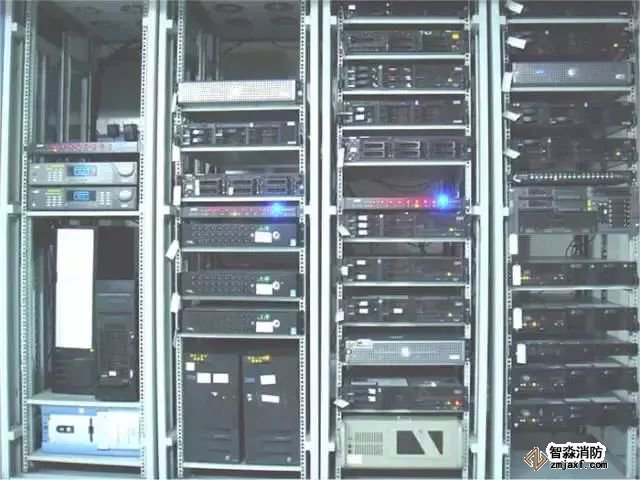

機房布線

二 光纖網絡實物圖

光纖為光導纖維的簡稱，由直徑大約為10um的細玻璃絲構成。它透明、纖細，雖比頭發絲還細，卻具有把光封閉在其中并沿軸向進行傳播的導波結構。光纖通信就是以光纖的固有結構而發展起來的以光波為光纖的載頻的一種通信方式.

優點：

1、不會產生電磁波，幅射和能量，不受電磁波，幅射和其他電纜干擾。是絕緣體。

2、體積小，重量輕，高帶寬（理論傳輸達2.56Tb/S)

3、長距離傳輸。（單膜可達120km)

4、不會報廢，材料資源豐富。故障檢測容易。

常用光通信波段

光纖布線中使用光波的幾個波段：

800nm～900nm短波波段；

1250nm～1350nm長波波段

1500nm～1600nm長波波段。

多模光纖運行波長為850nm或1300nm,

而單模光纖運行波長則為1310nm或1550nm。

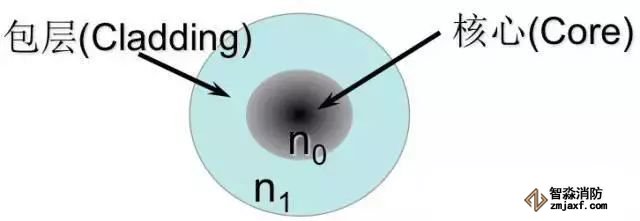

光纖結構

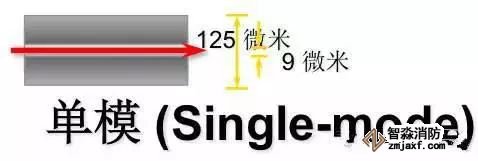

單模光纖(Single-Mode，SMF)

單模光纖只傳輸主模，也就是說光線只沿光纖的內芯進行傳輸。由于完全避免了模式色散，使得單模光纖的傳輸頻帶很寬，因而適用于大容量，長距離的光纖通訊。單模光纖使用的光波長為1310nm或1550nm。

能量損耗小，不會產生色散。大多需要激光二極管作為光源。

規格：8/125um,9/125um（常用）,10/125um

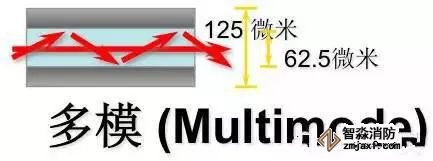

多模光纖(Multi-Mode,MMF)

在一定的工作波長下(850nm/1300nm)，有多個模式在光纖中傳輸，這種光纖稱之為多模光纖。由于色散或像差，因此，這種光纖的傳輸性能較差，頻帶較窄，傳輸容量也比較小，距離比較短,有色散。發光二極管可作為光源。

規格：50/125um, 62.5/125um （常用），100/140um,200/230um.

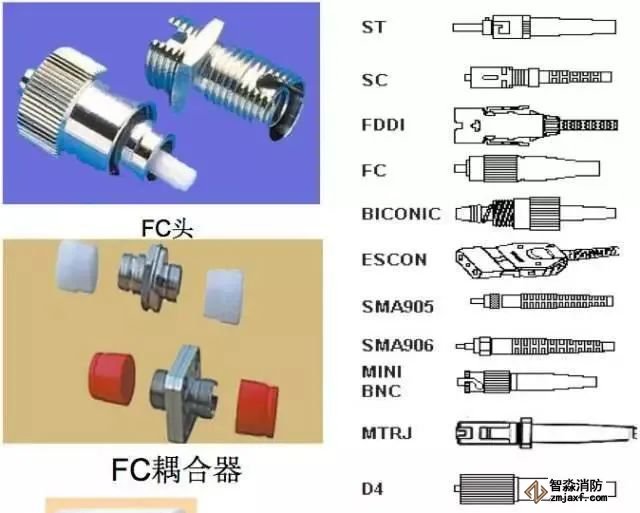

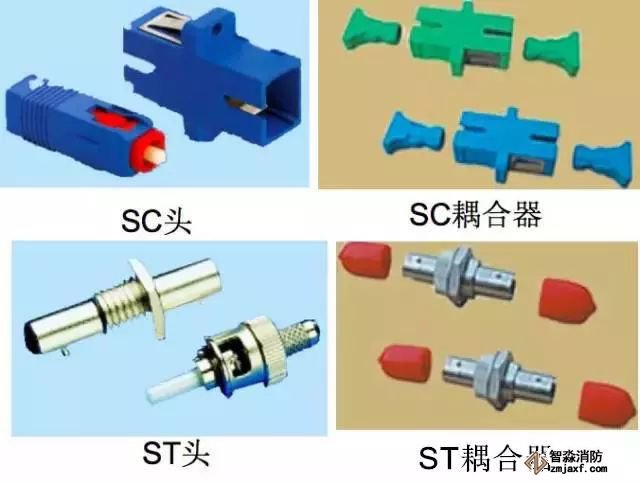

常用光接頭類型

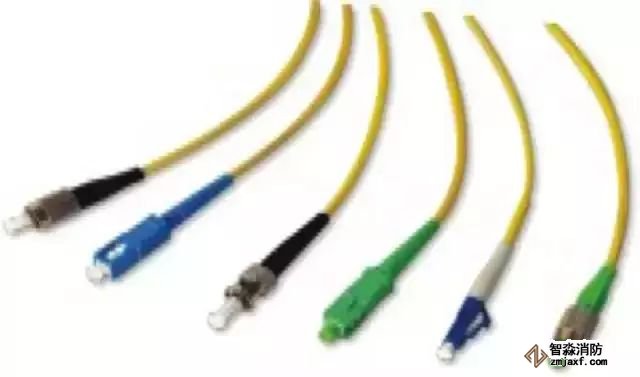

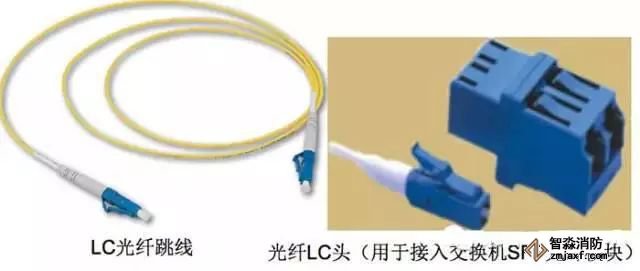

常見光纖跳線

光纖尾纖

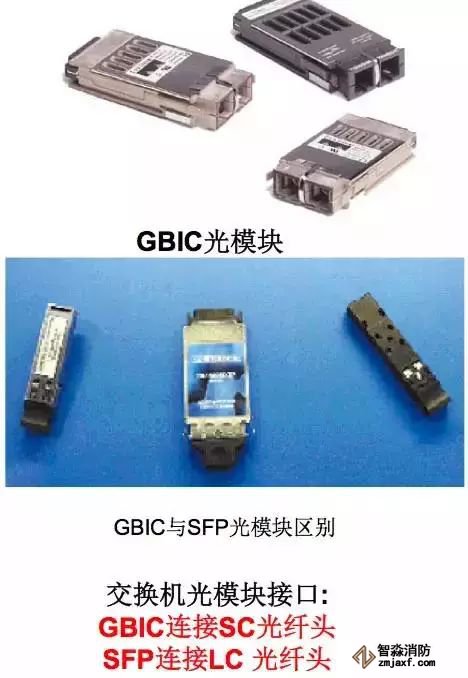

光模塊

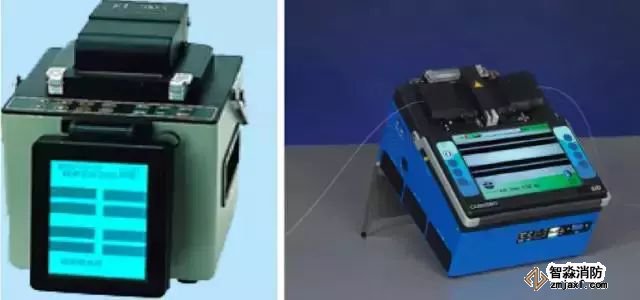

光纖熔接機

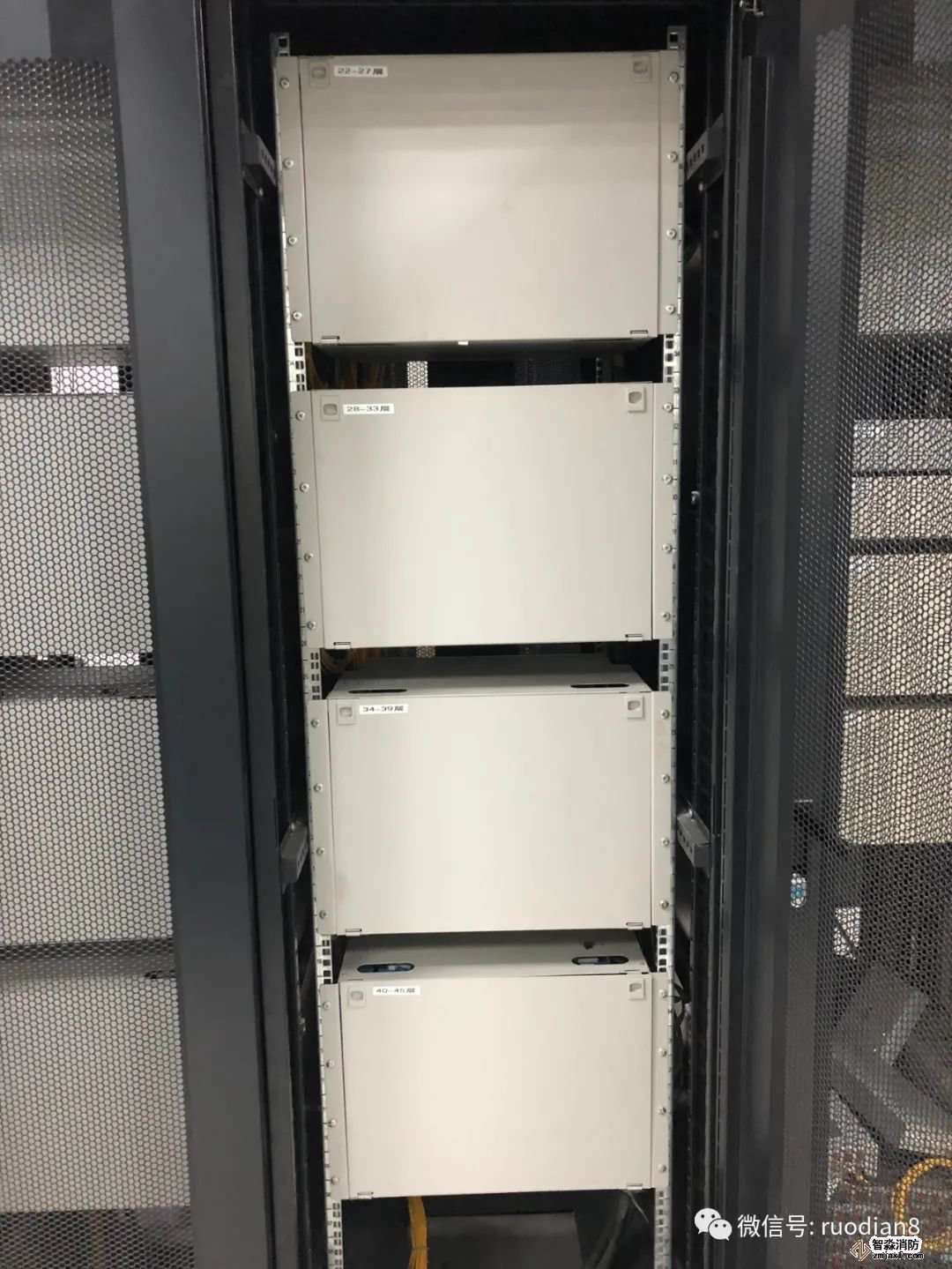

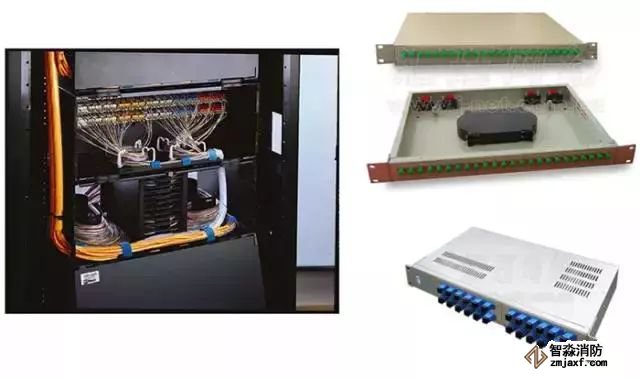

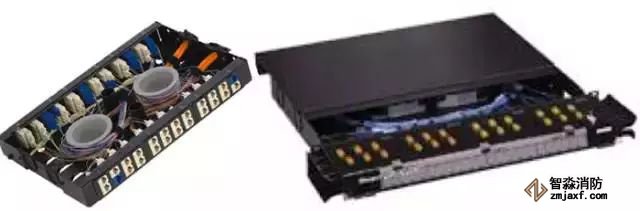

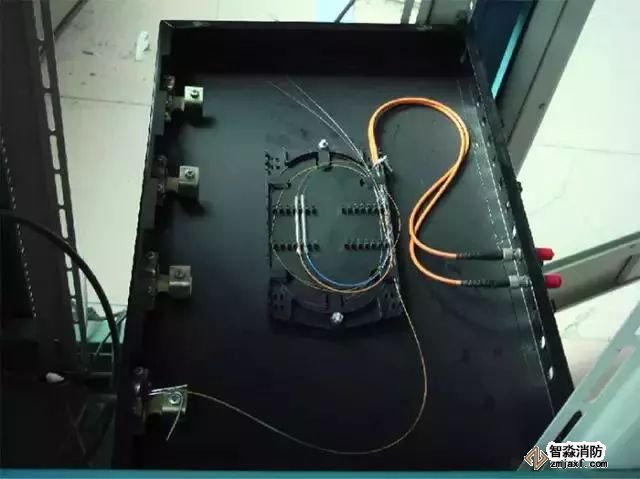

光纖終端盒/配線架

光纖交接箱（144芯）

光纖接續盒

光纖連接示意圖

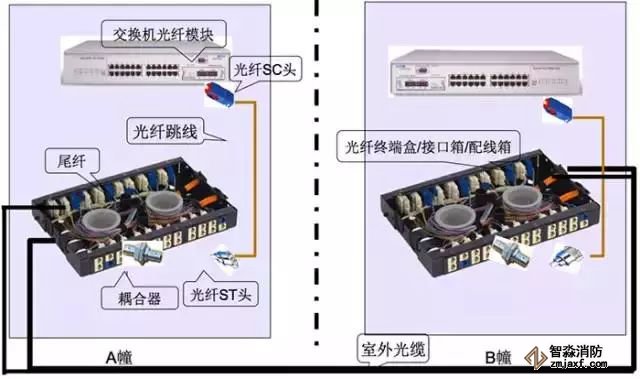

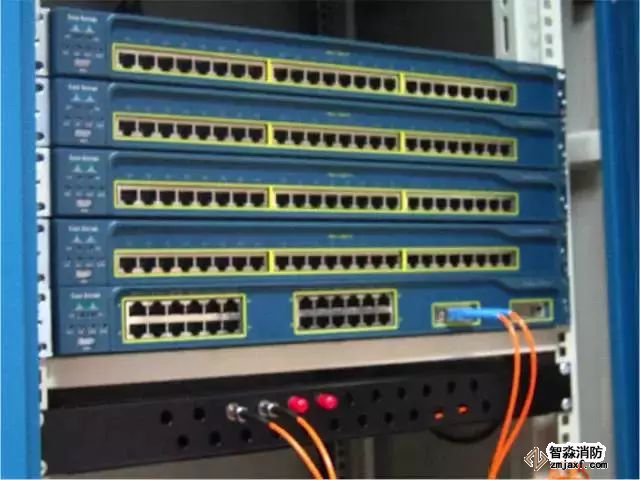

光纖連接實物圖

光纖連接實物圖說明

建筑群/垂直干線子系統光纖連接方式：

交換機光纖模塊A ─光纖跳線 ─ 耦合器 ─尾纖 ─室外光纜─尾纖─耦合器 ─光纖跳線─交換機光纖模塊B

注意：

每根光纖跳線、尾纖均為一芯光纖。每個耦合器只能連接一芯光纖。

交換機之間連接需要光纖2芯（一收一發）。

光纖網絡設計時按芯來考慮。

光纖傳輸中所有材料需要準備二倍的纖芯材料，以做備用。

總結下，光纖相關配件是非常多的，如何應用這些光纖配件取決于對光纖產品的熟悉度，每一種光纖配件都是有它應用的場景，有它的價值，學好光纖配件，才能真正撐握光纖的應用，在深化清單中不會吃虧。
