海灣JB-QG/QT-GST5000消防主機聯網調試示意圖

1通訊功能概述

海灣JB-QB-GST500、JB-QG/QT-GST5000火災報警控制器（聯動型）（以下簡稱為控制器/消防主機）通過與不同功能的網卡聯接可以實現GST系列控制器間的聯網；通過光柵測溫通訊板與光柵測溫機通訊，實現光柵測溫機的火警與故障檢測；也可與CRT顯示系統聯接完成圖形化監控。控制器對通訊卡運行狀態進行實時監測，實現即插即用。海灣GST500/ GST5000控制器界面顯示相同，以海灣GST5000火災報警控制器（消防主機）顯示界面為例說明。

2通訊系統的連接

2.1光柵機通訊卡的連接

控制器光柵機通訊卡與光柵機之間通訊采取RS-485總線方式，總線采用截面積≥1.0m2的雙絞線，且總線的總長度應≤1km。

2.2GST控制網絡的連接

組成GST控制網絡的各控制器本地網卡的總線端子均接入RS-485網絡總線，總線采用截面積≥1.0m2的雙絞線，且總線的總長度應≤1km。

可采用GST-NET100遠距聯網接口，使網絡中每2臺控制器間的總線距離延長到4km。

2.3CRT的連接

控制器監控網卡提供了一個標準九針RS-232接口。

當構成CRT系統時，RS-232接口通過三芯屏蔽線與上位控制計算機（PC機）相連接構成CRT顯示系統。應注意：

?連接線最大距離≤15米。

?屏蔽線屏蔽層接大地。

?計算機機殼接大地。

3光柵機通訊設置

1．光柵機數量設置

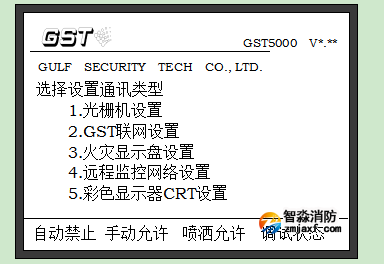

進入控制器“系統設置”菜單，選擇第四項“通訊設置”菜單進入選擇設置通訊類型界面（如圖1）。

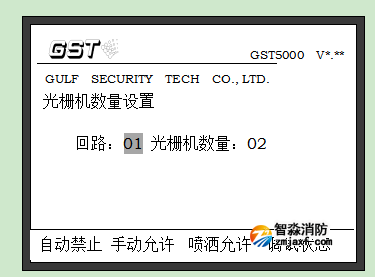

在圖1界面下按“1”鍵，進入光柵機數量設置界面，如圖2。

      海灣GST5000系列控制器每塊光柵機通訊板最多可以連接4臺光柵機，光柵機通訊板所連接的光柵機數量必須進行設置，否則通訊板與光柵機之間無法進行通訊。

2．光柵機區域定義

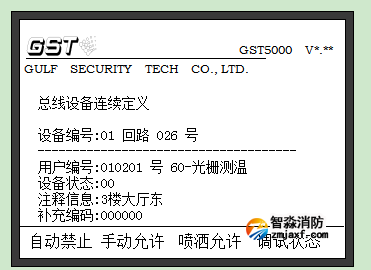

每臺光柵機管理16個區，這些區域同總線設備一樣也需要進行設備定義，定義方法同總線設備定義。下面舉例說明：例如定義01回路光柵機通訊板上第2臺光柵機的10區，定義方法如圖3。

輸入光柵機通訊板所在的回路號01，設備編號輸入026號，該編號由16+10得到。下面說明光柵機設備號的計算方法：光柵機設備號=（光柵機編號-1）x16+區域號。所以，

光柵機通訊板上連接的第一臺光柵機，設備編號范圍001-016

光柵機通訊板上連接的第二臺光柵機，設備編號范圍017-032

光柵機通訊板上連接的第三臺光柵機，設備編號范圍033-048

光柵機通訊板上連接的第四臺光柵機，設備編號范圍049-064

定義完成以后可以通過信息查詢功能查詢光柵機區域二次碼和區域狀態。具體查詢方法參見第4章。

4GST控制網絡

GST海灣火災褒獎控制網絡是GST系列控制器專用網絡，可實現GST系列控制器之間的網絡連接，完成對網絡中所有設備的監視與控制。

4.1網絡功能

GST網絡系統適用于分布式建筑群，每個建筑體相對獨立，同時又需要信息交互或集中監控。

GST網絡系統可完成網絡中各控制器間的信息交換，這些信息包括：系統內的任一控制器所聯接的外部設備發生的火警、反饋、故障等信息；任一控制器對網絡中所連接設備發出的啟動、停動等控制命令信息。因此，網絡中的每一臺控制器均可完成對網絡信息的顯示和對網絡中任意設備的控制。網絡控制器對網絡現場設備的控制包括兩種方式：一種是手動啟動方式，一種是自動聯動方式。手動啟動方式即通過任意一臺控制器的手動盤或控制鍵盤均可啟動網絡中的任意一個現場設備；自動聯動方式即當網絡中的火警信息滿足任意一臺控制器所存儲的聯動公式時，該控制器將發出自動啟動對應現場設備的控制命令。正因?yàn)槿绱耍贕ST系列控制器網絡系統設備定義中千萬要注意不能出現不同設備具有相同二次碼的情況，以免出現誤啟動。

控制器接入本地網卡后便進入聯網狀態，當控制器通過此卡相互連接起來時，便構成GST網絡系統。通過控制器的本地網卡不僅可以完成GST5000控制器間的網絡連接，也可實現與GST200、GST100控制器的網絡連接，實現聯網控制。

4.2組網方式

1．GST消防主機聯網方式設置

要完成GST系列控制器聯網，首先必須對接入網絡的控制器進行網絡地址設置，每臺控制器均有一個唯一的地址，且其地址號范圍為1~32。設置過程如下：

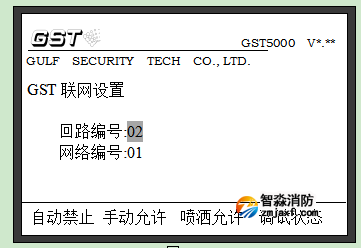

在圖1界面下，選擇“GST聯網設置”菜單進入GST聯網設置界面（如圖4）進行設置。

      一臺火災報警控制器控制器可以支持多塊聯網板，每塊聯網板均可以與其他控制器的聯網板組成各自的網絡，傳遞信息。

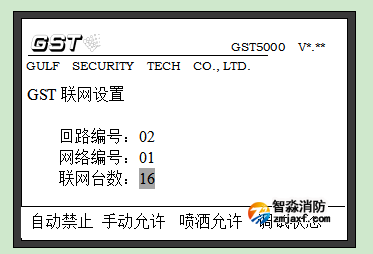

4所示界面中，回路編號為聯網板所在的回路號，圖4中的編號為02；網絡編號為該臺控制器在以02號聯網板組建的網絡中的網絡地址，設置完成按“確認”鍵保存設置，屏幕顯示如圖5。若輸入的網絡地址為01，即為主機，則屏幕提示該條網絡上的聯網控制器總數，如圖5。輸入聯網總數后確認，屏幕顯示如圖6。

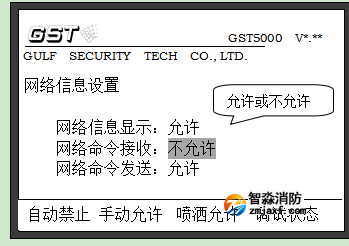

控制器需要對每塊聯網板進行網絡信息設置（如圖6）。

2   網絡信息顯示-允許：控制器接收并顯示網絡上傳來的火警、故障、恢復、延時、自檢、等網絡信息；

2 網絡信息顯示-不允許：控制器不接收不顯示網絡上傳來的火警、故障、恢復、延時、自檢等網絡信息

2 網絡命令接收-允許：控制器接收網絡上傳來的啟動、停動、屏蔽、取消屏蔽、自檢等網絡命令，并執行這些命令；

2 網絡命令接收-不允許：控制器不接收、不執行網絡上傳來的啟動、停動、屏蔽、取消屏蔽、自檢等網絡命令；

2 網絡命令發送-允許：控制器向網絡上發送在本機執行的啟動、停動、屏蔽、取消屏蔽、自檢等網絡命令；

2 網絡命令發送-不允許：控制器不向網絡上發送在本機執行的啟動、停動、屏蔽、取消屏蔽、自檢等網絡命令；

輸入完成后按“確認”鍵后保存網絡信息設置。

2．  單監控中心組網方式

單監控中心組網方式是指GST網絡系統中只有一臺控制器全部顯示整個網絡的所有火警、動作、故障及啟動（停動）信息，監控人員僅監控此臺控制器便可了解整個網絡系統的運行情況。

3． 多監控中心組網方式

當有多于一臺的控制器顯示整個網絡的所有火警、動作、故障及啟動（停動）信息時，稱為

多監控中心組網方式。

采用何種組網方式可據聯網系統監控區域的結構和用戶要求而定。

4． 網絡控制器二次碼定義

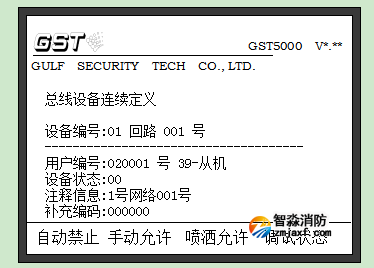

GST聯網時，聯網控制器必須定義網絡中所有的控制器。定義方式同總線設備定義，如圖7。進入設備定義界面，按照?qǐng)D8-7所示在回路號編輯框中輸入控制器的聯網板號，設備號為要定義的控制器聯網地址（范圍001-032），如001號是指該條網絡中的1號從機，002號指的是該條網絡中的2號從機，003號指的是3號從機……。用戶編碼是指各個從機的控制器二次碼，設備類型為39-從機。

若控制器系統中還存在其他的聯網板，如編號為2號的聯網板，則還需對2號聯網板所在的網絡進行網絡控制器二次碼定義，定義方法同上。

5． 網絡中氣體滅火控制器工作狀態檢查。

當有氣體滅火控制器連接到GST網絡中時，可以通過以下方式查看氣體滅火控制器各個防火分區的工作狀態。

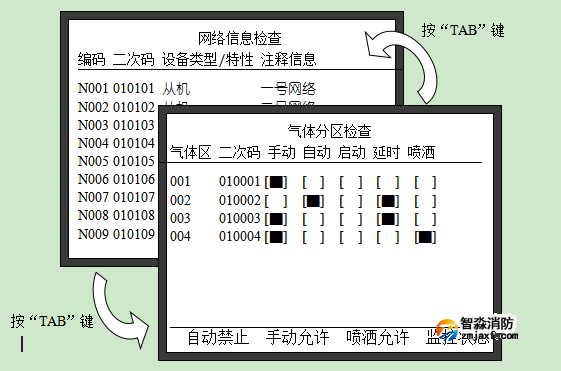

在網絡設備檢查界面按下“TAB”鍵，則可以在網絡設備檢查和氣體分區狀態檢查界面進行切換。如圖8所示。

圖8所示003氣體區手動處于允許狀態，正在延時。

5. GST網絡系統應用示例

本示例是由三臺控制器（分別位于1、2、3號樓區）組成的單監控中心式GST網絡系統。三臺控制器均接入本地網卡后，將各控制器通過此卡連接起來構成GST網絡系統。網絡連接后，將三臺控制器的地址分別設置為01、02或03（參照“組網方式”），且將控制器均設置為“顯示”狀態。

三臺控制器所連接的部分外部設備及存儲的部分聯動公式（手動盤鍵號定義）如表1所示。

表8-1

2 現2號樓區的點型感煙探測器022026、022027報警。此時02號控制器將顯示本機報警信息，由于01、03號控制器為“顯示”狀態，其也將顯示該報警信息，實現網絡信息顯示。

2 由于點型感煙探測器022026、022027報警滿足了02號控制器內的聯動公式，則位于1號樓區監控中心的011001訊響器及位于2號樓區的022030號訊響器將立即動作。

2 此時如果監控中心值班人員在崗，將會根據顯示的報警信息按下控制器01的第6號手動盤按鍵來手動啟動位于2號樓第2層樓的022032號排煙機，實現網絡啟動控制操作。

2 由于點型感煙探測器022026、022027報警也滿足了03號控制器內的聯動公式，如果監控中心的值班人員未在崗或在火警發生的30秒內未手動啟動022032號排煙機，此時控制器03將自動聯動022032號排煙機動作。

6. CRT顯示系統

控制器接入監控網卡后即可與控制計算機連接實現圖形化的監視與控制。

6.1  功能介紹

CRT顯示系統可通過上位控制計算機完成與火災報警控制器相同的顯示和控制操作（包括設備檢查、記錄檢查、聯動檢查、隔離、釋放、啟動、停動、設備定義、聯動編程等操作），并提供圖形界面，使用戶直觀的了解系統設備狀況，并可對設備進行便捷的控制。

6.2  設置及操作

控制器接入監控網卡、與控制計算機正確連接并完成設置后，便可進行CRT顯示系統操作了。一臺CRT可最多和99臺火災報警控制器相連構成CRT系統，每臺控制器有一個唯一的地址，要求地址設置從1開始連續設置。設置過程如下：

進入控制器“系統設置”菜單，選擇第四項“通訊設置”菜單（如圖1），選擇第5項“彩色顯示器CRT”，輸入本機地址（如圖9），輸入完成后，重新啟機令設置生效。

關于CRT顯示系統部分的操作，請參見“GSTCRT2001彩色顯示系統用戶手冊”。

7 火災顯示盤補充漢字陣下載

本控制器連接漢字火災顯示盤時，可從控制器下載補充漢字，具體操作如下：

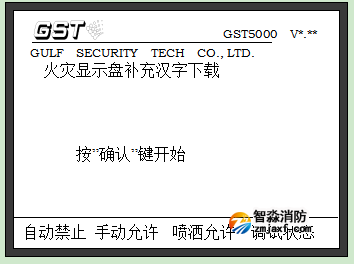

進入控制器“系統設置”菜單，選擇第三項“通訊設置”菜單（如圖1），選擇第三項“火災顯示盤”，液晶屏顯示圖10所示界面，按確認鍵開始下載補充漢字。
