海灣消防GST-LD-8300B輸入模塊接線圖
文章來源:www.feimu-hr.com作者:海灣消防公司人氣:1132日期:2024-09-18 09:56:52
海灣消防GST-LD-8300B輸入模塊接線端子說明:
Z1、Z2:接控制器兩總線,無極性;
I、G:與設備的無源常開觸點(設備動作閉合報警型)連接;也可通過電子編碼器設置為常閉輸入。

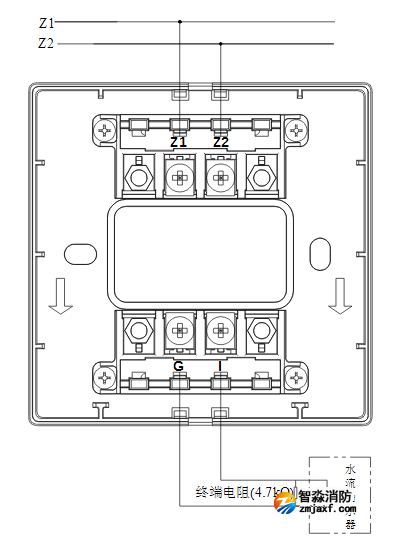

1、模塊與具有常開無源觸點的現場設備(以水流指示器為例)連接方法如下圖所示。

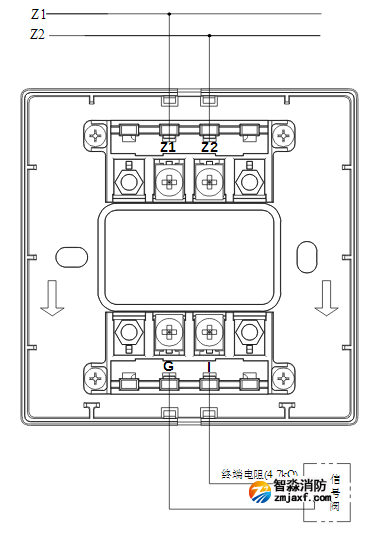

2、模塊與具有常閉無源觸點的現場設備(以信號閥為例)連接方法如下圖所示。
