GST-DJ-S60C海灣消防交流三相電壓傳感器接線圖
文章來源:www.feimu-hr.com作者:海灣消防公司人氣:884日期:2024-09-18 13:33:53

GST-DJ-S60C是海灣消防的消防設備電源監控系統中一款交流三相電壓傳感器,導軌式安裝,通過專用編碼器設置地址,能夠采集兩組三相交流電壓,并通過無極性二總線通訊上傳到監控器;監控器可以指示相應的電源故障類型,并發出聲光故障信號。

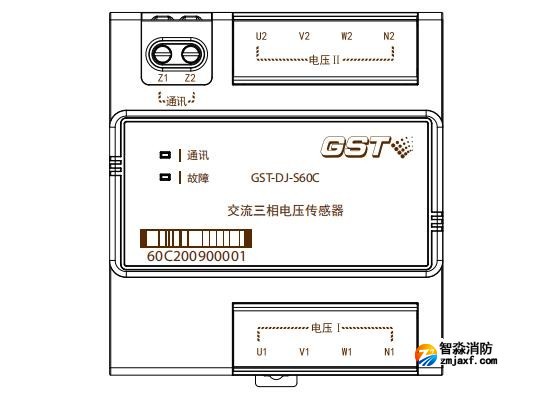

GST-DJ-S60C交流三相電壓傳感器接線端子見上圖所示。
GST-DJ-S60C交流三相電壓傳感器接線圖:

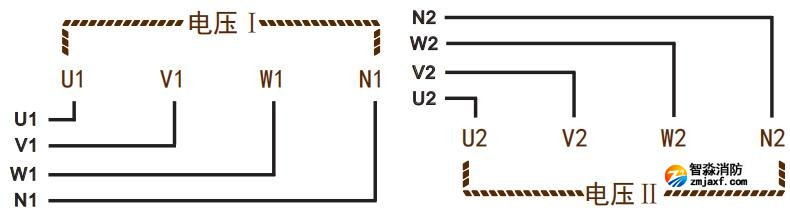

圖一 交流三相電壓測量接線方式

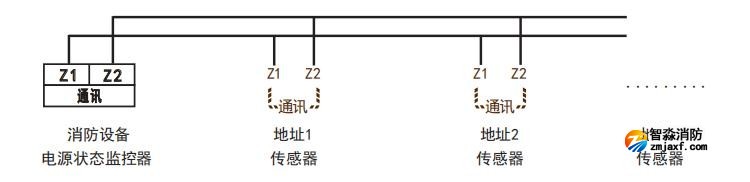

圖二 一般環境推薦 采用雙絞線
特殊環境推薦 采用屏蔽雙絞線
通訊:二總線,無極性。
監測電壓輸入:電壓I和電壓Ⅱ:兩路獨立的三相四線電壓輸入;并接在被監測電壓上,注意U、V、W、N線的順序及極性。
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.feimu-hr.com/;海灣服務熱線:18910580194
