海灣JTW-ZOF-GST9712(Ex)型點型感溫火災探測器安裝參數
特點
海灣JTW-ZOF-GST9712(Ex)型點型感溫火災探測器是利用熱敏元件對溫度的敏感性來檢測環境溫度, 內置單片機,固化高可靠火災判斷程序,并采用特殊工藝進行處理,工作穩定可靠。適用于石油、 化工等行業具有防爆要求的1區及2區使用。本探測器為非編碼型,與GST-LD-8332模塊箱配合使用, 可以直接接入各類火災報警控制器,完成探測器的信號處理。
本探測器是我公司推出的最新產品,同時還具有以下特點:
(1) 專業造型設計,超薄型;
(2) 超大指示燈指示,360 度范圍可見;
(3) 具有溢水孔設計,防止積水滲漏。
主要技術指標
(1) 探測器類別:P(A1R 和 BS 可設,出廠默認類別為 A1R)
(2) 工作電壓:DC16V~DC28V
(3) 監視電流≤60μA (注:靜態時探測器可工作在 DC16V~DC28V 電壓范圍內)
(4) 報警電流≤30mA
(5) 安全柵參數:U0=28V,I0=93mA
(6) 防爆標志:ExibIICT6 Gb
(7) 報警確認燈:紅色,正常時閃亮,報警時常亮
(8) 使用環境:溫度:A1R 類別:典型應用溫度 25℃;范圍 -10℃~50℃ BS 類別:典型應用溫度 40℃;范圍 -10℃~65℃ 相對濕度≤95%,不結露
(9) 外殼防護等級:IP33
(10) 探測器尺寸:直徑:100mm ,高:53.3mm(帶底座)
保護面積
當空間高度小于8m 時,一個探測器的保護面積,對一般保護現場而言為 20m2 ~30m2 。具體設計指標應以《火災自動報警系統設計規范》(GB50116)為準。
結構特征、安裝與布線

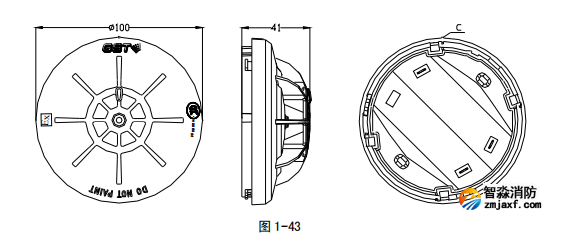

探測器的外形結構如圖 1-43 所示:

本探測器采用 DZX-02(Ex)本安型定位底座安裝,安裝方法與 JTY-GF-GST9711(Ex)點型光 電感煙火災探測器相同。
布線要求:與 JTY-GF-GST104(Ex)/T 點型光電感煙火災探測器。
