海灣GST-LD-8302型切換模塊接線安裝技術

特點

海灣GST-LD-8302型切換模塊專門用來與GST-LD-8301A型模塊配合使用，實現對現場大電流（直

流）啟動設備的控制及交流 220V 設備的轉換控制，以防由于使用 GST-LD-8301A 型模塊直接控制

設備造成將交流電源引入控制系統總線的危險。

本模塊為非編碼模塊，不可直接與控制器總線連接，只能由 GST-LD-8301A 模塊控制。模塊具

有一對常開、常閉輸出觸點。

主要技術指標

 （1）工作電壓：DC24V

 （2）監視電流=0mA，動作電流≤20mA

 （3）線制：輸入端采用兩線制與 GST-LD-8301A 模塊連接，無極性；輸出端采用兩線制與電源

及受控設備連接，無極性

 （4）無源輸出觸點容量：DC24V/5A 或 AC220V/5A

 （5）使用環境：

 溫度：-10℃～+50℃

 相對濕度≤95%，不結露

 （6）外殼防護等級：IP30

 （7）外形尺寸：

 120mm×80mm×43mm（帶底殼）

結構特征、安裝與布線

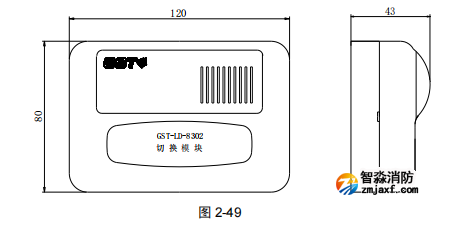

本切換模塊的外形尺寸及結構示意圖如圖 2-49。

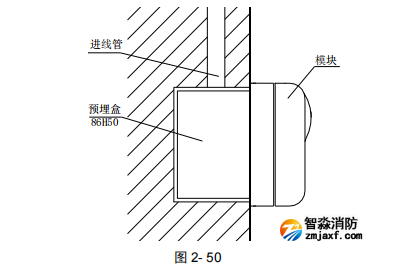

本切換模塊采用明裝，當進線管預埋時，可將底盒安裝在 86H50 型預埋盒上，安裝方法如圖 2-50 管明裝時，

采用 B-9310 型后備盒安裝方式，具體使用方法見第二章 3.11 節的 B-9310。底盒與上蓋間采用拔插式結構

安裝，拆卸簡單方便，便于調試維修。

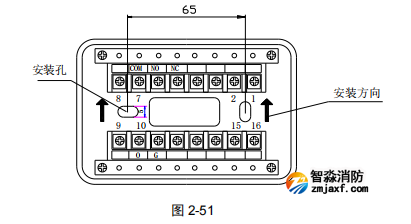

底殼安裝時應注意方向，底殼上標有安裝向上標志（如圖 2-51）。

切換對外端子示意圖如圖 2-52

其中：

NC、COM、NO：常閉、常開控制觸點輸出端子

O、G：有源 DC24V 控制信號輸入端子，輸入無極性

布線要求：各端子外接線均采用耐火 BV 線，截面積≥2.5mm2。

應用方法

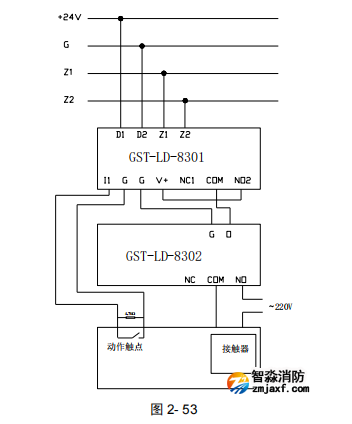

控制交流設備的方法如圖 2- 53 示：
