濕式、干式自動噴水滅火系統操作圖解
文章來源:www.feimu-hr.com作者:海灣消防公司人氣:2743日期:2019-06-06 13:19:17
濕式自動噴水滅火系統
系統用途
用于環境溫度不低于4℃,且不高于70℃的高層建筑、賓館、醫院、劇院、辦公樓、倉庫、車庫、工廠、船舶、地下工程等場所。
系統結構

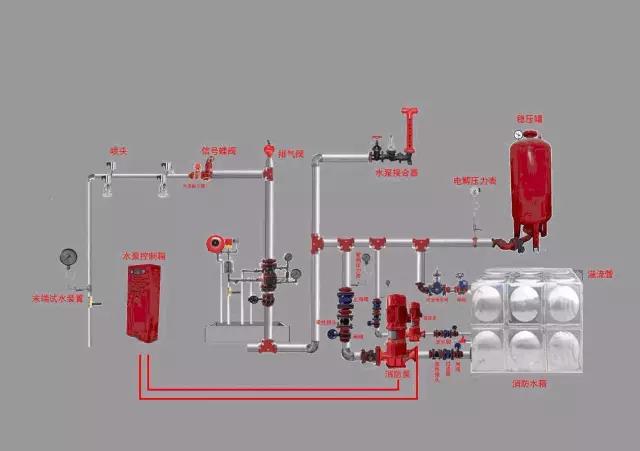

濕式系統結構示意圖
濕式系統由閉式灑水噴頭、水流指示器、濕式報警閥組以及管道和供水設施等組成,準工作狀態時管道內充滿用于啟動系統的有壓水的閉式系統。
工作原理
保護區域內發生火災時,溫度升高使閉式噴頭玻璃球炸裂而使噴頭開啟噴水。這時濕式報警閥系統側壓力降低,供水壓力大于系統側壓力(產生壓差),使閥瓣打開(濕式報警閥開啟),其中一路壓力水流向?yàn)⑺畤婎^,對保護區灑水滅火,同時水流指示器報告起火區域;另一路壓力水通過延遲器流向水力警鈴,發出持續鈴聲報警,報警閥組或穩壓泵的壓力開關輸出啟動供水泵信號,完成系統啟動。系統啟動后,由供水泵向開放的噴頭供水,開放噴頭按不低于設計規定的噴水強度均勻噴水,實施滅火。
系統工作流程圖

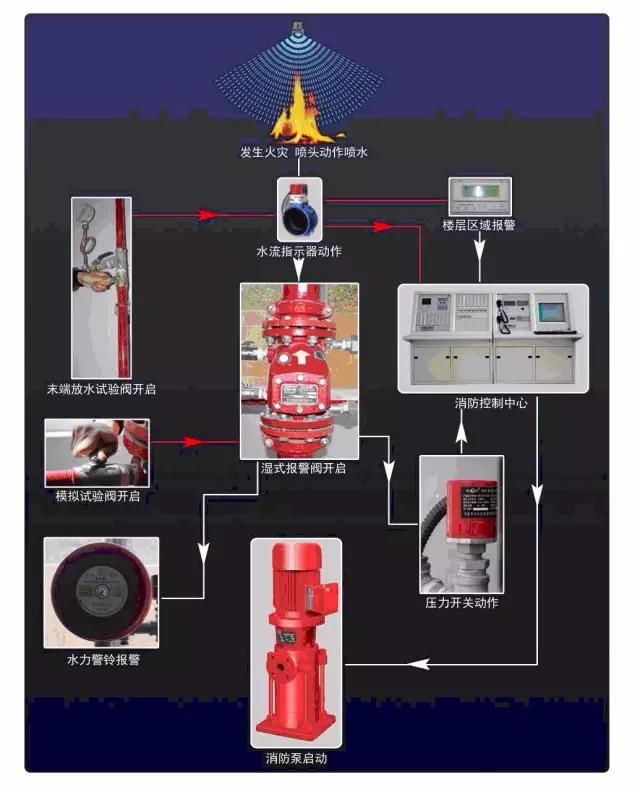

濕式滅火系統動作流程圖

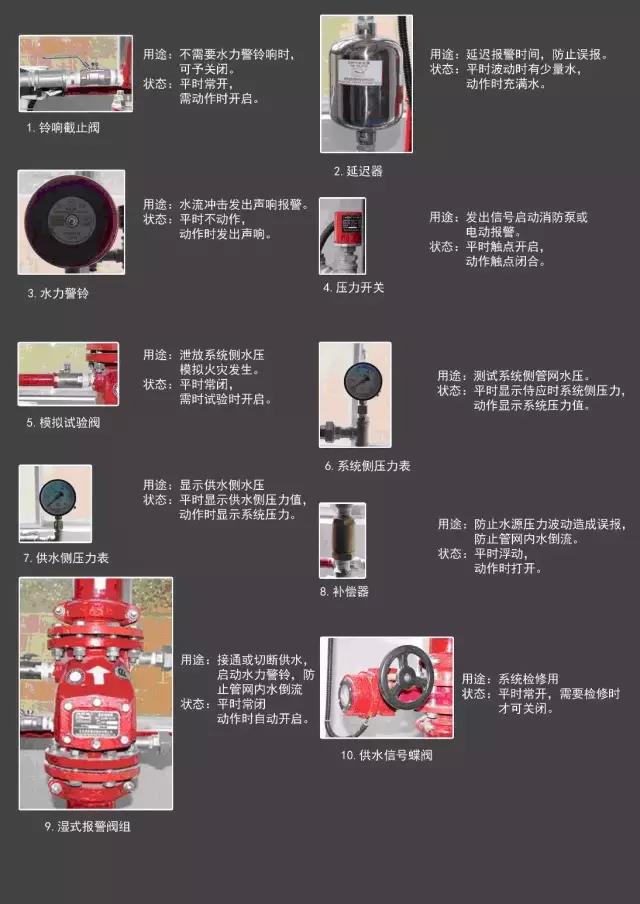

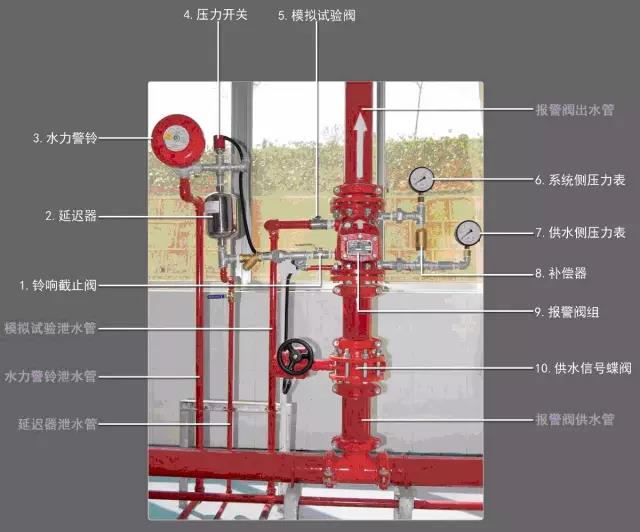

系統各部件構成及用途
干式自動噴水滅火系統
系統用途
用于環境溫度低于4℃,或高于70℃的場所。如北方地區、冷庫、蒸汽機房等。
系統結構

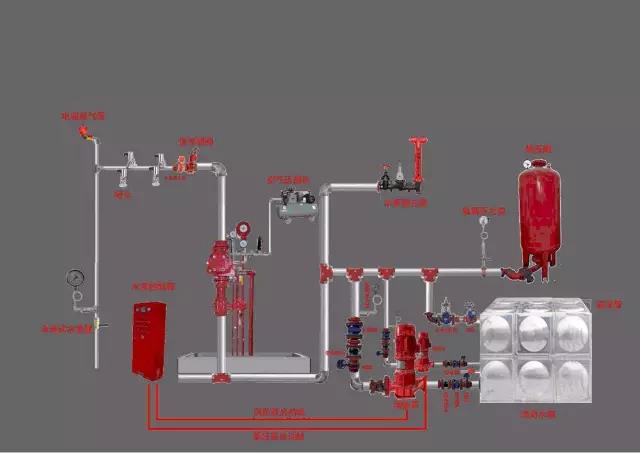

干式系統結構示意圖
干式系統由閉式灑水噴頭、水流指示器、干式報警閥組,以及管道和供水設施等組成,而且配水管道內充滿用于啟動系統的有壓氣體。
工作原理
保護區域內發生火災時,溫度升高使閉式噴頭玻璃球炸裂而使噴頭開啟釋放壓力氣體。這時干式報警閥系統側壓力降低,供水壓力大于系統側壓力(產生壓差),使閥瓣打開(干式報警閥開啟),其中一路壓力水流向?yàn)⑺畤婎^,對保護區灑水滅火,水流指示器報告起火區域,另一路壓力水通過延遲器流向水力警鈴,發出持續鈴聲報警,報警閥組或穩壓泵的壓力開關輸出啟動供水泵信號,完成系統啟動。系統啟動后,由供水泵向開放的噴頭供水,開放噴頭按不低于設計規定的噴水強度均勻噴水,實施滅火。

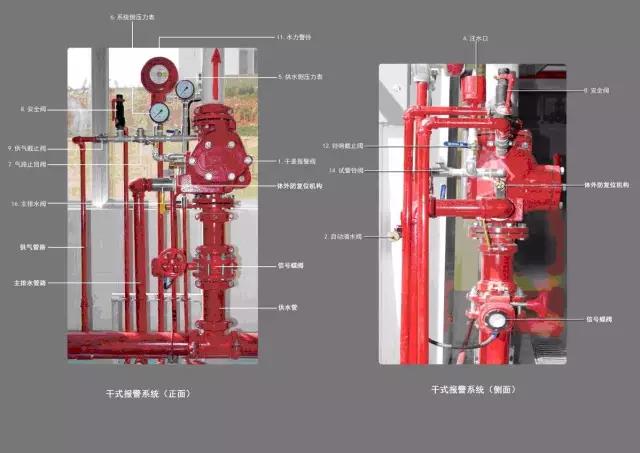

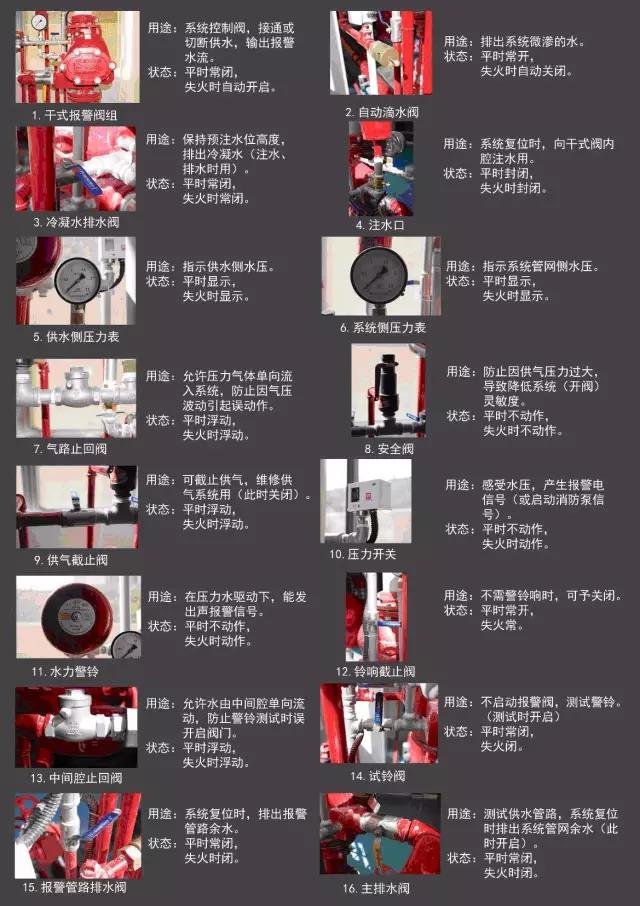

系統各部件構成及用途
