GST-BR001F型獨立式可燃氣體探測器
文章來源:www.feimu-hr.com作者:海灣消防公司人氣:1764日期:2019-05-03 13:51:27




一、GST-BR001F可燃氣體探測器概述

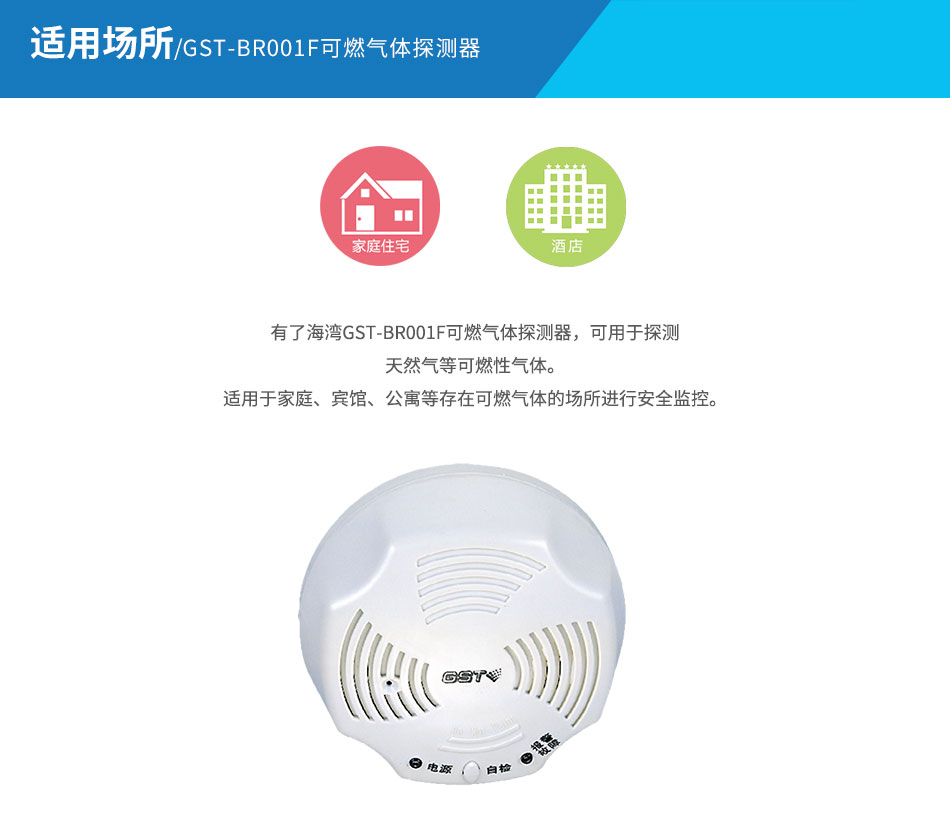

GST-BR001F測量范圍為0~100%LEL的獨立式可燃氣體探測器和GST-BR001F測量人工煤氣的獨立式可燃氣體探測器(以下簡稱探測器)用于檢測可燃氣體的泄漏,適用于家庭、賓館、公寓等存在可燃氣體的場所進行安全監控。

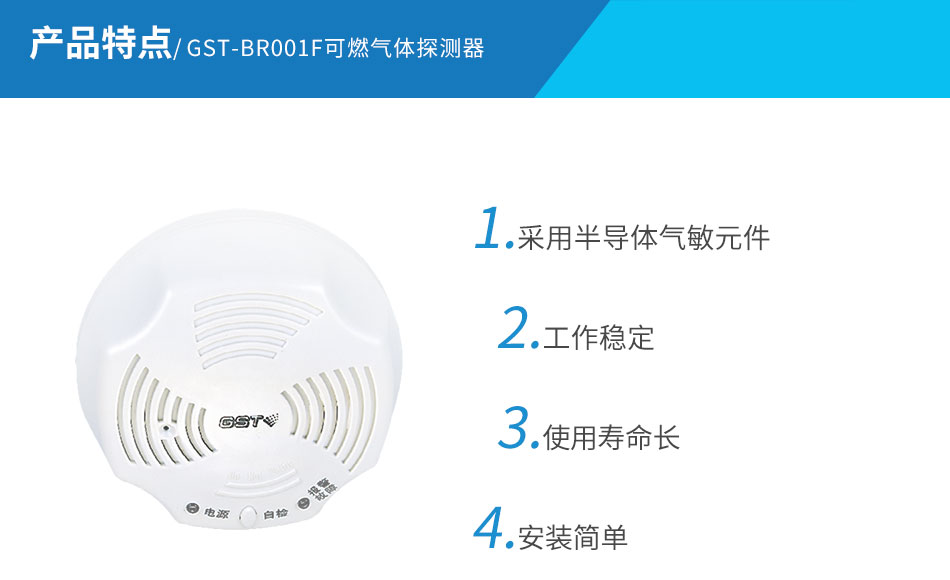

二、GST-BR001F可燃氣體探測器特點

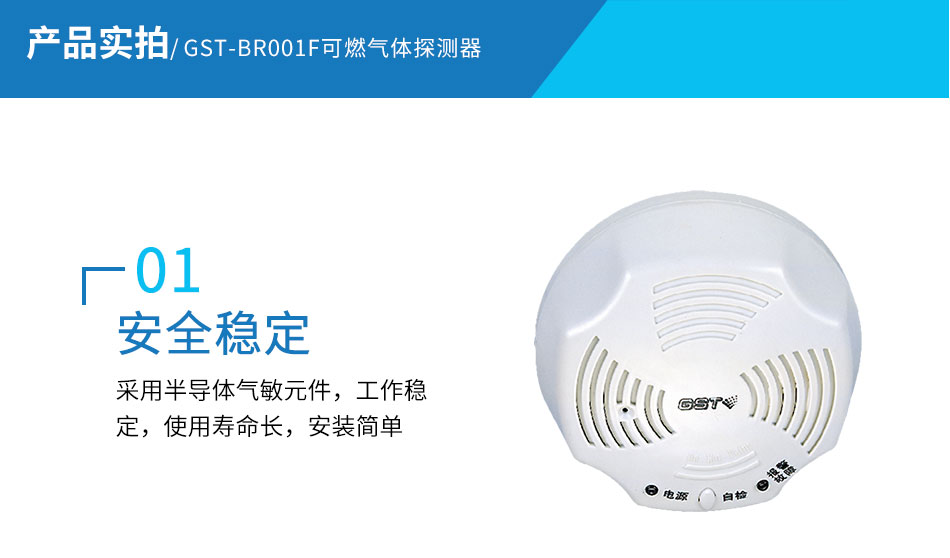

采用半導體氣敏元件,工作穩定,使用壽命長,安裝簡單。

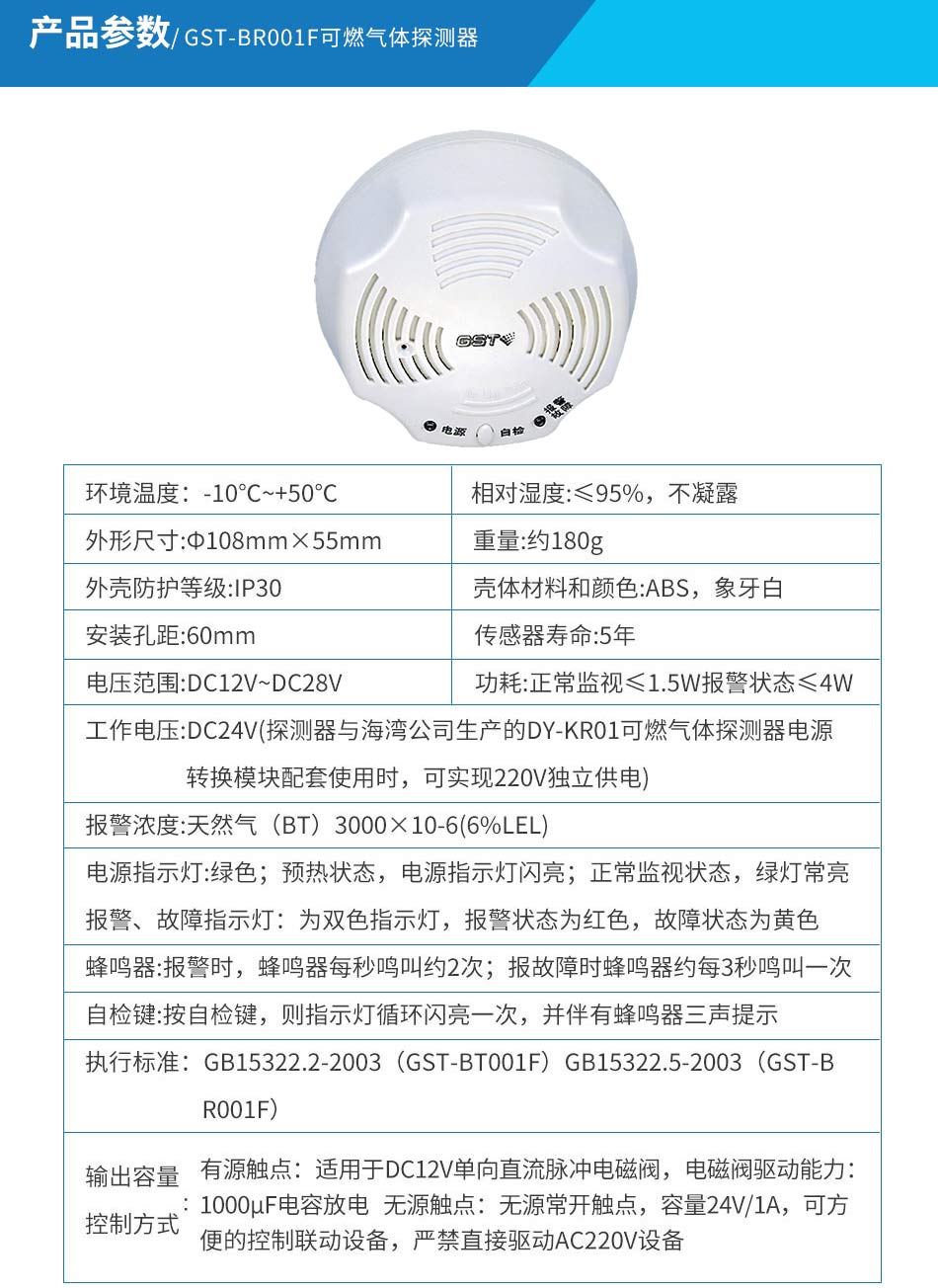

三、GST-BR001F可燃氣體探測器技術特性
| 型號 | GST-BR001F |
| 工作電壓 | DC24V(探測器與海灣公司生產的DY-KR01可燃氣體探測器電源轉換模塊配套使用時,可實現220V獨立供電) |
| 電壓范圍 | DC12V~DC28V |
| 功耗 | 正常監視≤1.5W報警狀態≤4W |
| 輸出容量及控制方式 |
有源觸點:適用于DC12V單向直流脈沖電磁閥,電磁閥驅動能力:1000μF電容放電 無源觸點:無源常開觸點,容量24V/1A,可方便的控制聯動設備,嚴禁直接驅動AC220V設備 |
| 報警濃度 | 人工煤氣(BR)400×10-6(1%LEL) |
| 電源指示燈 |
綠色;預熱狀態,電源指示燈閃亮;正常監視狀態,綠燈常亮 報警、故障指示燈:為雙色指示燈,報警狀態為紅色,故障狀態為黃色 |
| 蜂鳴器 | 報警時,蜂鳴器每秒鳴叫約2次;報故障時蜂鳴器約每3秒鳴叫一次 |
| 自檢鍵 | 按自檢鍵,則指示燈循環閃亮一次,并伴有蜂鳴器三聲提示 |
| 傳感器壽命 | 5年 |
| 使用環境 | 溫度:-10℃~+50℃ 相對濕度≤95%,不凝露 |
| 外形尺寸 | Φ108mm×55mm |
| 外殼防護等級 | IP30 |
| 殼體材料和顏色 | ABS,象牙白 |
| 重量 | 約180g |
| 安裝孔距 | 60mm |
| 執行標準: | GB15322.5-2003(GST-BR001F) |
四、GST-BR001F可燃氣體探測器結構特征及工作原理

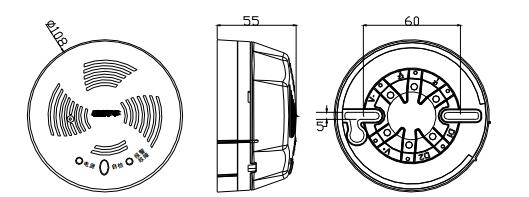

1.GST-BR001F 獨立式可燃氣體探測器由兩部分構成:探測器及底座,示意圖如下圖所示。

安裝與接線:

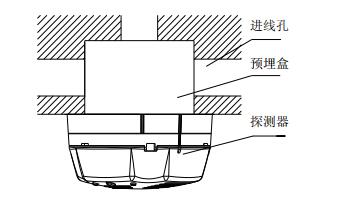

首先將探測器底座固定在86H50預埋盒上,然后根據接線端子說明,將引線固定到底座上,再將探測器安裝到底座上,其安裝示意圖如圖所示。

其對外接線端子示意圖如圖

其中:
D1、D2:電源線,無極性;
K1、K2:常開無源觸點,在報警時觸點閉合;
V+、V-:接管道電磁閥,探測器連續報警3s~7s后,V+、V-之間輸出一個正向12V脈沖。
布線要求:電源線D1、D2應選用截面積≥2.5mm2的BV型線;有源外控線V+、V-,無源外控線
K1、K2可選用截面積≥1.0mm2的RVS型阻燃銅芯線。
2.工作原理
內置MCU進行中央控制處理,各功能模塊直接或間接與MCU的I/O口線相連接,通過固化在MCU內部的程序來完成探測器各功能模塊的正常工作,從而使此類探測器工作更加穩定,安全可靠。
