海灣GST2321ZG輸入/輸出模塊
文章來源:www.feimu-hr.com作者:海灣消防公司人氣:561日期:2025-04-01 17:43:30

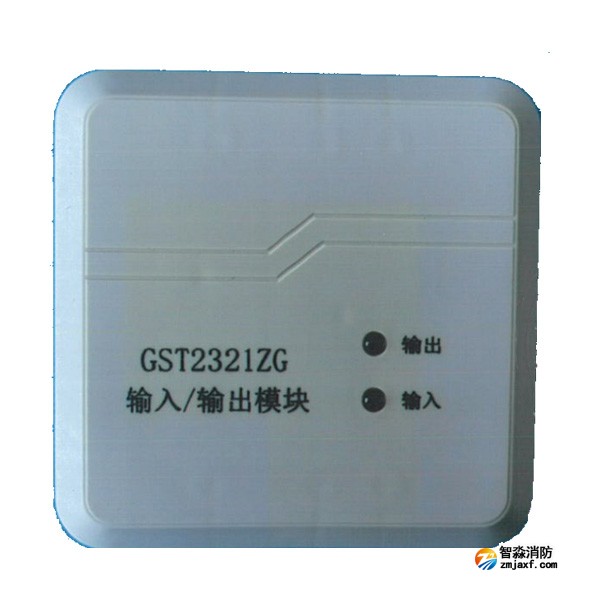

海灣GST2321ZG輸入/輸出模塊

一、海灣GST2321ZG輸入/輸出模塊概述
電子編碼,插拔式安裝,單輸入、輸出接口.輸出:有源脈沖輸出,DC32V/1.5A/25ms,自帶隔離電路,具有檢線功能,不用外接任何輔助檢線設備.輸入:自帶隔離電路,具有檢線功能,可以設置為短路反饋或者開路反饋,與DZ-23ZG-8型底座配套使用.
二、海灣GST2321ZG輸入/輸出模塊特點
無極性二總線制,超低功耗設計
有源輸出(DC32V/1.5A/25ms)
輸入/輸出自帶隔離電路,有效濾除外部干擾
輸入/輸出具有線路檢線功能,輸入可設置為常開/常閉檢測模式
模塊采用插拔式結構,底座螺釘采用防脫設計,方便安裝接線及維護
三、海灣GST2321ZG輸入/輸出模塊技術參數
| 型號 | GST2321ZG |
| 名稱 | 輸入/輸出模塊 |
| 品牌 | 海灣消防 |
| 工作電壓 | 總線24V,允許范圍16V~28V |
| 工作電流 | ≤0.6mA;動作電流:≤4.0mA |
| 總線 | 二線制,無極性 |
| 輸出觸點容量 | DC32V/1.5A/25ms |
| 指示燈狀態 | 輸出:紅色,巡檢時閃亮,輸出時常亮,故障時不亮 輸入:紅色,巡檢時閃亮,輸入時常亮,故障時不亮 |
| 編碼方式 | 電子編碼,編碼地址范圍1~240 |
| 安裝方式 | 明裝方式 |
| 外觀尺寸(長×寬×高) | 88.0mm×88.0mm×34.0mm(含底座) |
| 使用環境 | 溫度:-10℃~+55℃相對濕度:≤95%RH,不凝露 |
| 接線端子 | 1)Z1、Z2:總線接口,無極性 2)K1、K2:輸入反饋,觸點信號 3)O+、O-:有源輸出DC32V/1.5A/25ms |
