GST-HX-F8503型火災聲光警報器
文章來源:www.feimu-hr.com作者:海灣消防公司人氣:1682日期:2019-05-03 12:02:21




一、海灣GST-HX-F8503火災聲光警報器概述:
GST-HX-F8503型火災聲光警報器是一種安裝在現場的非編碼型聲或聲光報警設備,用于在火災發生時提醒現場人員注意。在警報器輸入端加入DC24V即可發出聲光報警信號。若想將非編碼型警報器與火災報警控制器連接,需接入編碼型聯動控制模塊,如GST-LD-8301型輸入/輸出模塊。
警報器功耗低、壽命長;火警聲報警,聲音洪亮清晰,能夠在遠距離的情況下提醒現場人員;報警光顯示醒目。

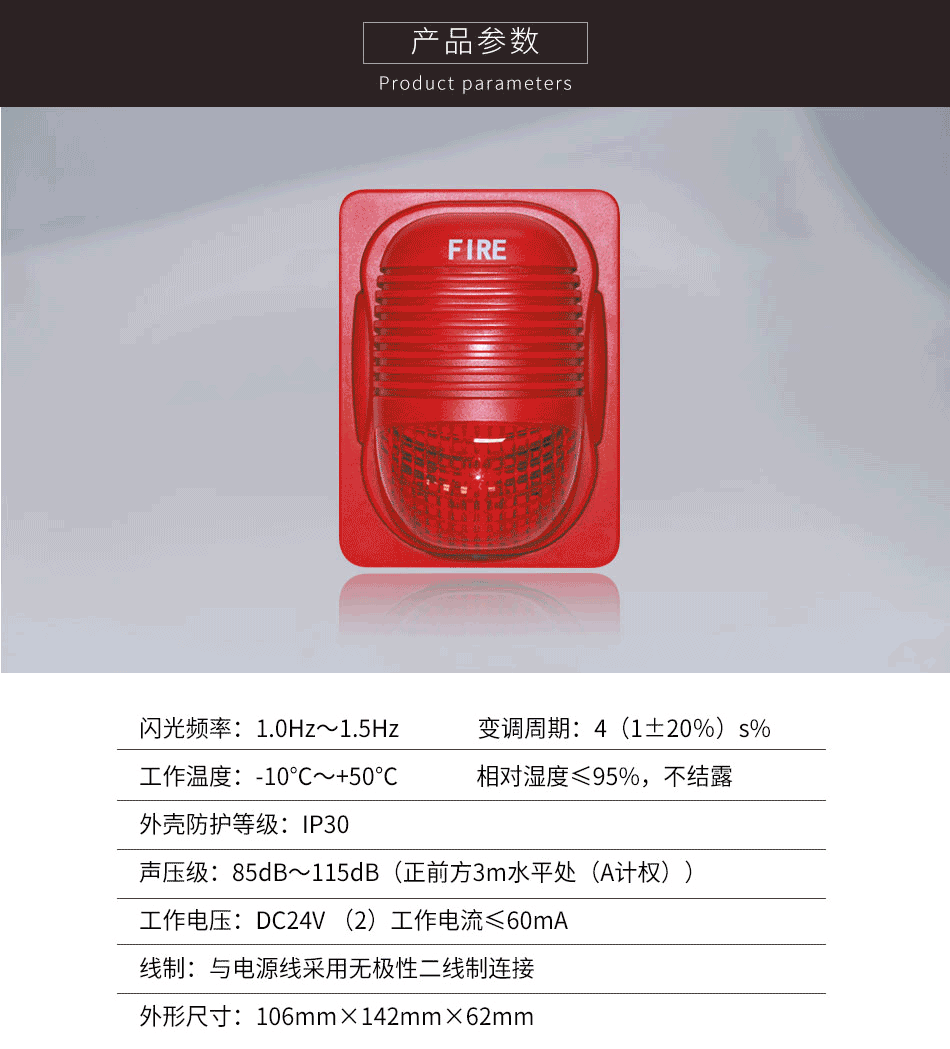

二、海灣GST-HX-F8503火災聲光警報器技術參數:
(1)工作電壓:DC24V
(2)工作電流≤60mA
(3)線制:與電源線采用無極性二線制連接
(4)聲壓級:85dB~115dB(正前方3m水平處(A計權))
(5)閃光頻率:1.0Hz~1.5Hz
(6)變調周期:4(1±20%)s%
(7)使用環境: 溫度:-10℃~+50℃ 相對濕度≤95%,不結露
(8)外殼防護等級:IP30
(9)外形尺寸:106mm×142mm×62mm
三、海灣GST-HX-F8503火災聲光警報器結構特征、安裝與布線:

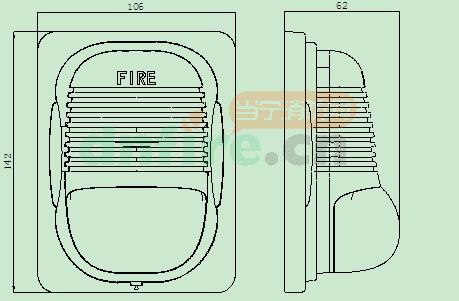

GST-HX-F8503型警報器外形示意圖如下圖:

安裝方法:

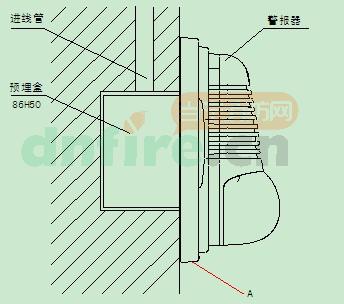

(1)警報器采用明裝方式,在普通高度空間下,以距頂棚0.2m處為宜,安裝方式如下圖所示。

(2)安裝時,先用兩個螺釘將警報器后殼固定在墻上的86H50型預埋盒上(注意警報器后殼“UP”及箭頭朝上)。
(3)從警報器后殼的進線孔中穿入電纜接在相應端子上,然后將警報器前殼上部塞入警報器后殼,再將警報器前殼下方按入警報器后殼中。
(4)拆卸時,用一字螺絲刀從警報器后殼下方“A”處缺口插入,向下用力撬動,即可將警報器前殼拆下。
警報器接線端子示意圖如下圖所示:

其中:
D1、D2:接DC24V電源,無極性;
布線要求:電源線D1、D2采用阻燃BV線,截面積≥1.5mm2。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.feimu-hr.com/
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.feimu-hr.com/;海灣服務熱線:18910580194
上一篇:沒有了! | 下一篇:GST-HX-M8503型火災聲光警報器
此文關鍵字:
GST-HX-F8503型火災聲光警報器
