自動噴淋系統管道支(吊)架安裝技術要求
文章來源:www.feimu-hr.com作者:海灣消防公司人氣:1946日期:2021-05-11 09:02:14
自動噴淋系統管道支(吊)架安裝技術要求
《自動噴水滅火系統施工及驗收規范》
GB 50261-2017節選
5.1.15管道支架、吊架、防晃支架的安裝應符合下列要求:

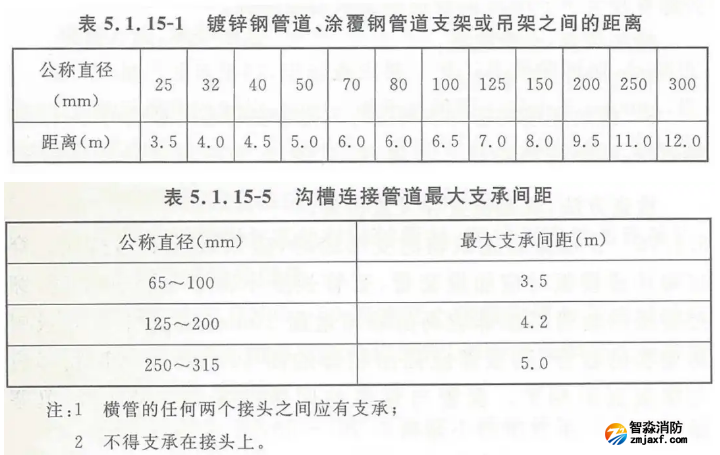

1.管道應固定牢固;管道支架或吊架之間的距離不應大于表5.1.15-1~表5.1.15-5的規定。

2.管道支架、吊架、防晃支架的型式、材質、加工尺寸及焊接質量等,應符合設計要求和國家現行有關標準的規定。
3.管道支架、吊架的安裝位置不應妨礙噴頭的噴水效果;管道支架、吊架與噴頭之間的距離不宜小于300mm;與末端噴頭之間的距離不宜大于750mm。
4.配水支管上每一直管段、相鄰兩噴頭之間的管段設置的吊架均不宜少于1個,吊架的間距不宜大于3.6m。
5.當管道的公稱直徑等于或大于50mm時,每段配水干管或配水管設置防晃支架不應少于1個,且防晃支架的間距不宜大于15m;當管道改變方向時,應增設防晃支架。
6.豎直安裝的配水干管除中間用管卡固定外,還應在其始端和終端設防晃支架或采用管卡固定,其安裝位置距地面或樓面的距離宜為1.5m~1.8m。

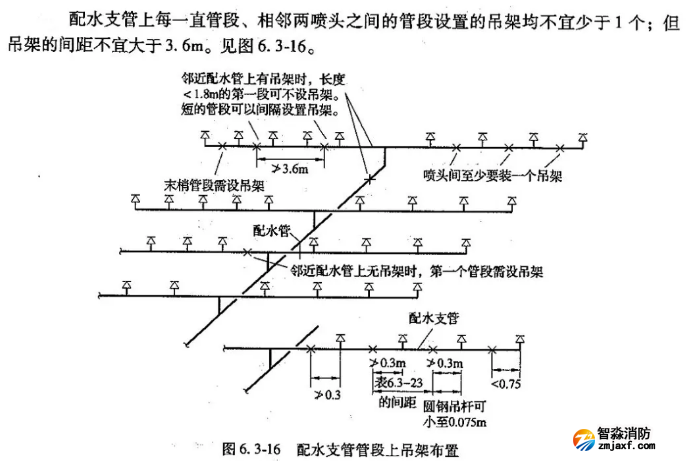

配水支管管段上吊架布置

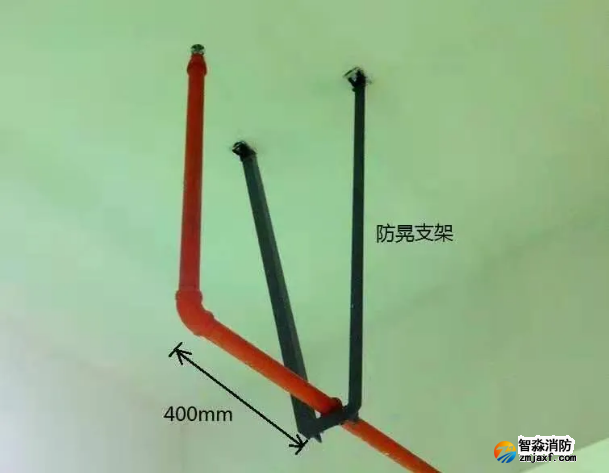

噴淋支管末端管段防晃支架做法樣例
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.feimu-hr.com/海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.feimu-hr.com/;海灣服務熱線:18910580194
