海灣HW-BLJC-1LREI0.5W-VN750消防應急標志燈
海灣HW-BLJC-1LREI0.5W-VN750集中電源集中控制型消防應急標志燈

一、HW-BLJC-1LREI0.5W-VN750集中電源集中控制型消防應急標志燈具概述:
VN700 系列標志燈包括以下產品: HW-BLJC-1LREI0.5W-VN750(壁掛式小型單面雙向標志燈)、HW-BLJC-1OEI0.5W-VN751(壁掛式小型單面疏散出口標志燈)、HW-BLJC-1LEI0.5W-VN752-L(壁掛式小 型 單 面 左 向 標 志 燈 )、 HW-BLJC-1REI0.5W-VN752-R ( 壁 掛 式 小 型 單 面 右 向 標 志 燈 )HW-BLJC-1LREI0.5W-VN753(壁掛式小型單面米標標志燈)HW-BLJC-1LREI0.5W-VN753Q (嵌入式式小型單面米標標志燈)HW-BLJC-1OEI0.5W-VN751A(壁掛式小型單面安全出口標志燈)
標志燈通常安裝于室內,具有以下工作狀態:1 常亮—正常狀態; 2 定向—雙向標志燈指向一側;3 熄滅—指示關閉。
通過信號總線接入急照明集中電源;由應急照明控制器進行控制及管理。標志燈采用電子編碼方式,可通過海灣消防公司生產的 GST-BMQ-2 型電子編碼器進行現場編碼。
二、HW-BLJC-1LREI0.5W-VN750集中電源集中控制型消防應急標志燈具技術參數 :
1. 總線電壓:36V,允許范圍:20V~36V
2. 功耗均為 0.5W,重量為 1.8kg
3. 光源類型,應急時間:LED,不小于 90min,應急時間由集中電源的配置確定。LED 光源規格:
DC2.8V~DC3.0V/0.1W;LED 光源型號:HY-5G2SD-10。
4. 故障檢測:光源出現短路、斷路時,標志燈發送故障信號。
5. 編碼方式:采用電子編碼方式,占用一個地址
6. 使用場所:地鐵、管廊、隧道
7. 使用環境:溫度:0℃~+55℃相對濕度≤95%,不凝露
8. 殼體材料和顏色:金屬(嵌墻式面板為不銹鋼、壁掛式面板為鐵板噴黑色漆)+ 玻璃(綠色)
9. 防護等級: IP65
10. 執行標準:GB 17945‐2010
三、HW-BLJC-1LREI0.5W-VN750集中電源集中控制型消防應急標志燈具結構特征與工作原理:
1. 標志燈按安裝方式

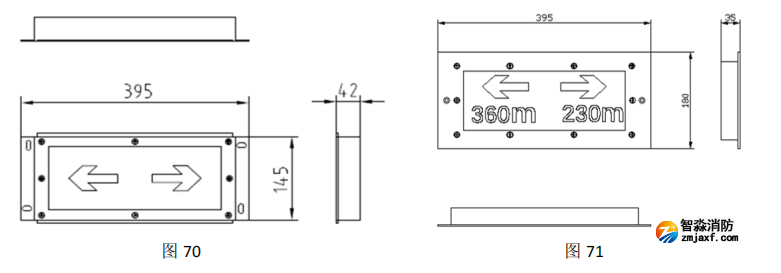

a)壁掛式:所有單面壁掛式標志燈,外形尺寸、安裝尺寸一致。外形示意圖如圖 70 所示,以
雙向為例。
b)嵌墻式:外形示意圖如圖 71 所示。

2. 工作原理:標志燈正常處于常亮狀態,當發生緊急情況時,轉入應急狀態,雙向標志燈不能使
用通道的指向可以單獨關閉。
四、HW-BLJC-1LREI0.5W-VN750集中電源集中控制型消防應急標志燈具安裝與接線:
警告:安裝設備之前,請切斷回路的電源。電線接頭需要進行防水、絕緣處理。
安裝:

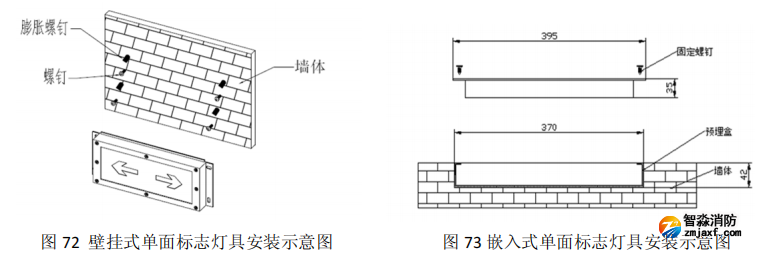

1. 安裝:安裝示意圖如圖 72、圖 73 所示。
2. 接線說明:Z1、Z2:信號總線,無極性。
3. 布線要求:推薦使用截面積≥2.5mm2
的 RV 型銅線。布線應與動力電纜、高低壓配電電纜等不同
電壓等級的電纜分開布置,不能布設在同一穿線管或線槽內。

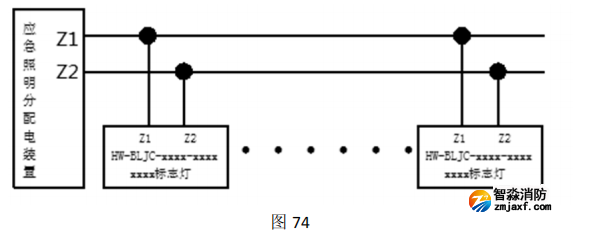

接線說明如圖 74 所示:

白色電纜:信號總線,無極性,對應分配電裝置的 Z1,Z2;
推薦使用截面積≥2.5mm2
的 RV 型銅線。布線應與動力電纜、高低壓配電電纜等
不同電壓等級的電纜分開布置,不能布設在同一穿線管或線槽內。
