海灣HW-ZFJC-E6W-VN651C消防應急照明燈
海灣HW-ZFJC-E6W-VN651C消防應急照明燈具
2線制,6W吸頂安裝,φ145*36mm,采用電子編碼方式,可進行現場編碼。

一、海灣HW-ZFJC-E6W-VN651C消防應急照明燈具概述
VN600 系列為集中電源集中控制型消防應急照明燈具(以下簡稱照明燈)通常安裝于室內,有 2種工作狀態:正常,應急。具有故障檢測功能,故障信息通過總線上傳到應急照明分配電裝置,應急照明分配電裝置再上傳到應急照明控制器。照明燈采用電子編碼方式,可通過海灣消防公司生產的GST-BMQ-2 型電子編碼器進行現場編碼。
二、海灣HW-ZFJC-E6W-VN651C消防應急照明燈具技術參數
1. 工作電壓:信號總線電壓:36V;允許范圍:25V~36V
2. 光源類型,應急時間:LED,不小于 90min,應急時間由集中電源的配置確定
3. 故障檢測:光源出現短路、斷路及電壓過低時,照明燈發送故障信號
4. 編碼方式:采用電子編碼方式,占用一個地址
5. 使用場所:室內
6. 使用環境:溫度:0℃~+55℃ 相對濕度≤95%,不凝露
7. 殼體材料和顏色:
a) 嵌頂照明燈:燈體材料:鋁合金,控制盒材料:塑料;顏色:白色;
b) 壁掛照明燈:材料:塑料,顏色:白色。
c) 吸頂照明燈:材料:鋁合金;顏色:白色
8. 防護等級: IP30

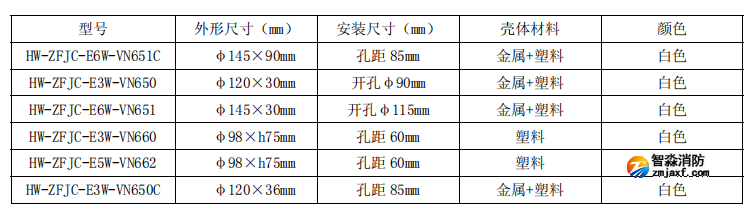

9. 安裝孔距及外形尺寸:

10. 執行標準:GB 17945-2010
三、海灣HW-ZFJC-E6W-VN651C消防應急照明燈具結構特征
1. 應急照明燈按安裝方式可分為 3 大類:

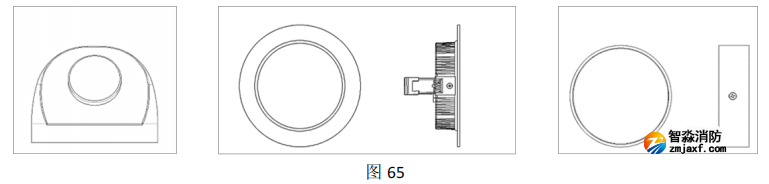

外形示意圖如圖 65 所示。從左到右依次是,壁掛照明燈、嵌頂照明燈和吸頂照明燈。

2. 照明燈工作原理:照明燈正常處于熄滅狀態,當發生緊急情況時,轉入應急狀態,應急狀態時常亮。
四、海灣HW-ZFJC-E6W-VN651C消防應急照明燈具安裝與接線
警告:安裝設備之前,請切斷回路的電源。電線接頭需要進行防水、絕緣處理。
安裝說明:

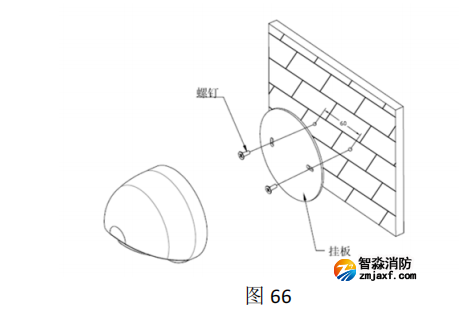

壁掛照明燈安裝示意圖如圖 66 所示。

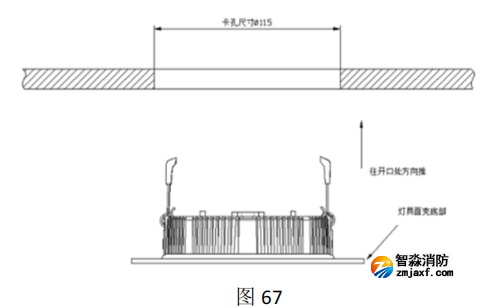

嵌頂照明燈安裝方式如圖 67 所示,以 VN651 為例。

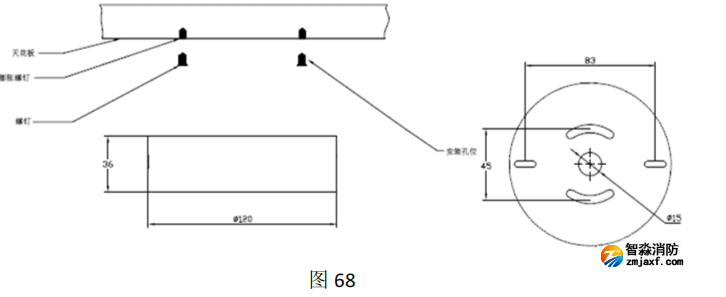

吸頂照明燈安裝示意圖如 68 所示,以 VN650C 為例

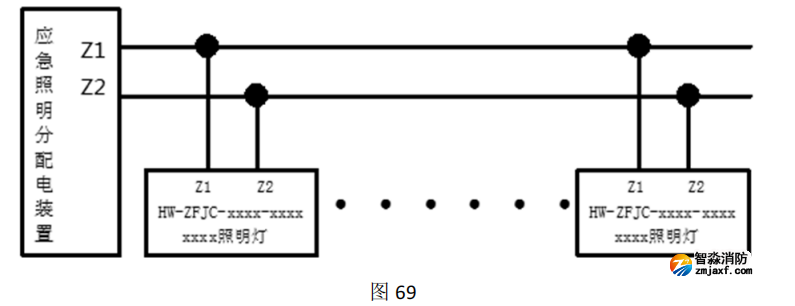

說明:圖中“膠粒”為膨脹螺栓,當天花板為硬頂時選用。 接線說明如圖 69 所示:

白色電纜:信號總線,無極性,對應分配電裝置的 Z1,Z2;
推薦使用截面積≥2.5mm2 的 RV 型銅線。布線應與動力電纜、高低壓配電電纜等
不同電壓等級的電纜分開布置,不能布設在同一穿線管或線槽內。
