GST-LD-8318啟停按鈕結構特征、安裝與布線
文章來源:www.feimu-hr.com作者:海灣消防公司人氣:1836日期:2019-05-02 17:14:34
海灣GST-LD-8318緊急啟停按鈕結構特征、安裝與布線

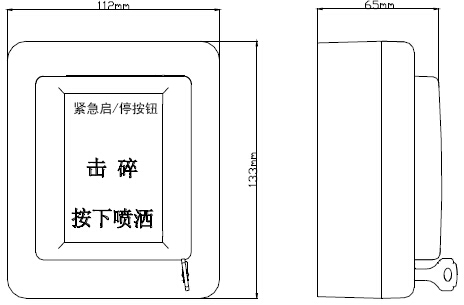

按鈕的外形示意圖如圖所示。

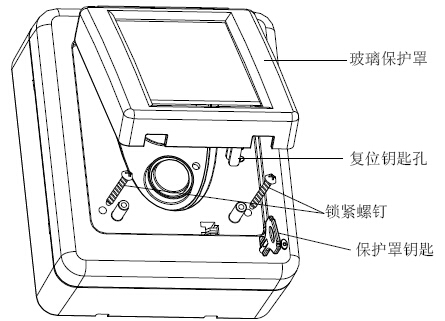

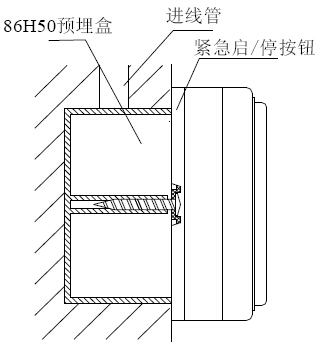

按鈕底殼與上蓋之間采用插接方式,通過兩個螺釘鎖緊如圖所示,底殼底部有安裝孔,安裝時將底殼安裝在86H50型預埋盒上,安裝方式見圖,安裝孔距如圖所示。

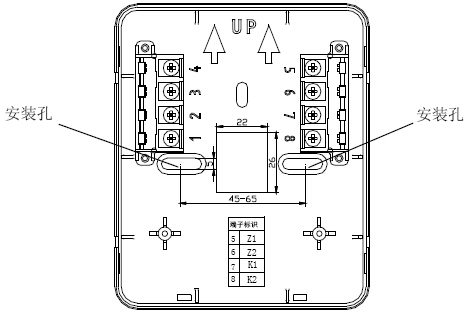

端子示意圖如圖所示。
Z1、Z2:無極性信號總線輸入。
K1、K2:啟動無源常開輸出。

布線要求:信號總線采用截面積不小于1.0mm2的雙絞線。
