海灣JTY-GD-G3感煙火災探測器安裝及接線示意圖
文章來源:www.feimu-hr.com作者:海灣消防公司人氣:2330日期:2019-05-02 17:12:48
JTY-GD-G3T煙感報警器結構特征、安裝與布線

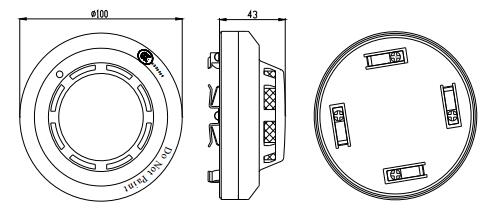

探測器的外形結構示意圖如圖1-1:

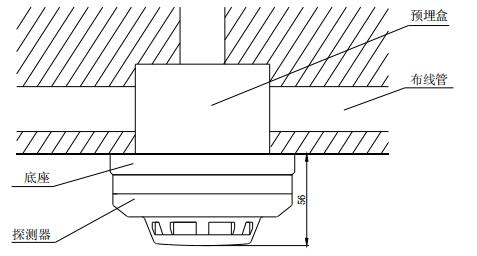

JTY-GD-G3T煙感安裝方式如圖1-2:

接線盒可采用86H50型標準預埋盒,其結構尺寸外形示意圖如圖1-3:

DZ-02探測器通用底座外形示意圖如圖1-4:

底座上有4個導體片,片上帶接線端子,底座上不設定位卡,便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上(不分極性),另一對導體片用來輔助固定探測器。
待底座安裝牢固后,將探測器底部對正底座順時針旋轉,即可將探測器安裝在底座上。
布線要求:探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線,穿金屬管或阻燃管敷設。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.feimu-hr.com/海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.feimu-hr.com/;海灣服務熱線:18910580194
