消火栓按鈕安裝接線示意圖
文章來源:www.feimu-hr.com作者:海灣消防公司人氣:2603日期:2019-05-03 08:30:22
海灣J-SAM-GST9123A消火栓按鈕結構特征與工作原理

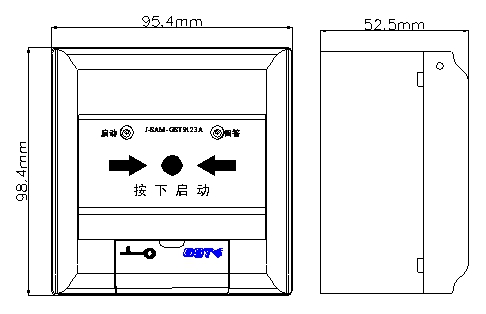

1 J-SAM-GST9123A消火栓按鈕的外形示意圖如圖1所示。
2、工作原理
J-SAM-GST9123A消火栓按鈕采用按壓報警方式,通過機械結構進行自鎖,可減少人為誤觸發現象。消火栓按鈕內置單片機,完成報警檢測及與火災報警控制器通訊功能。單片機內含EEPROM用于存儲地址碼、設備類型等信息,地址碼可通過海灣的GST-BMQ-1B或GST-BMQ-2電子編碼器進行現場更改。
|
|
|
| 第一步:準備一根RVS線(信號總線),兩根BV線(消火栓啟泵線),此處以普通線纜代替。 | 第二步:將線路從J-SAM-GST9123A消火栓按鈕底座的穿線孔處穿過,將信號總線接在手動報警按鈕的Z1、Z2接線端子上;將啟泵線接在K1、K2(無源常開輸出)接線端子上。 |
|
|
|
| 第三步:檢查接線是否正確 |
第四步:按上J-SAM-GST9123A消火栓按鈕上蓋,接線完成。 |
