JTY-HM-GST102線型光束探測器結構特征、安裝與布線

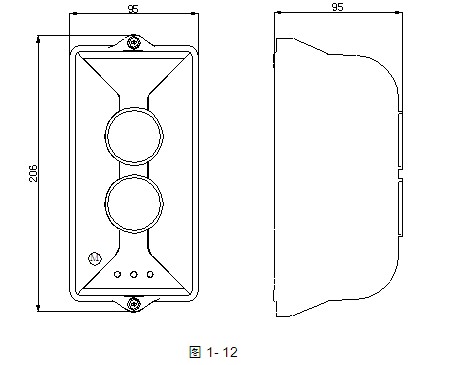

本探測器外形示意圖如圖1-12：

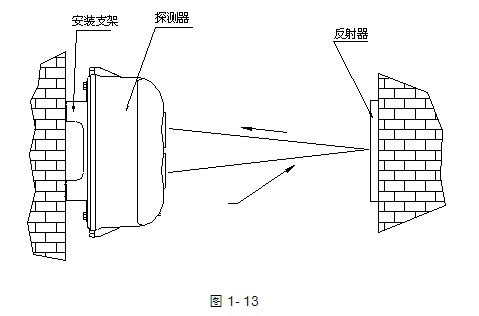

將探測器與反射器相對安裝在保護空間的兩端且在同一水平直線上，探測器外形安裝示意圖如圖1-13：

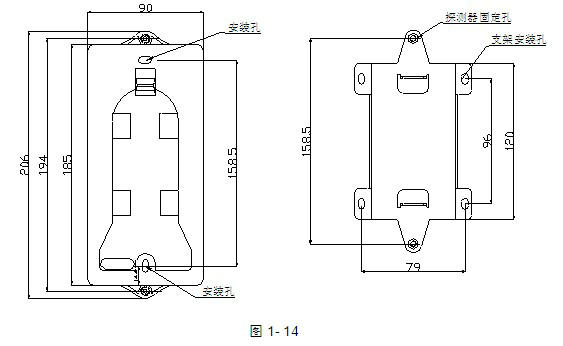

探測器采用明裝安裝，安裝方式有兩種：穿線管預埋和穿線管明裝。當穿線管預埋時，可將探測器底殼安裝在86H50型預埋盒的上方；當穿線管明裝時，采用支架安裝方式，底殼安裝孔距及支架安裝孔尺寸如圖1-14所示。

當探測器與反射器間的安裝距離大于等于8m（小于等于40m）時，需安裝1塊反射器；

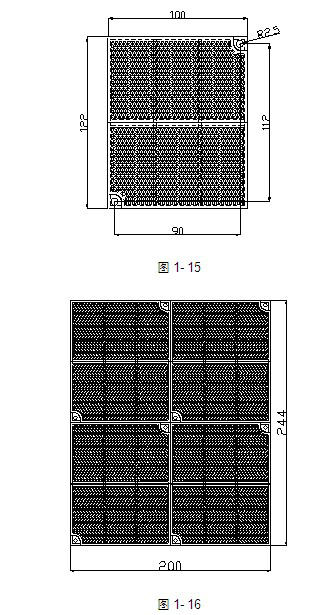

當探測器與反射器間的安裝距離大于40m（小于等于100m）時，需安裝4塊反射器。單塊反射器安裝需用兩只6塑料脹釘將其固定，安裝尺寸如圖1-15所示，四塊反射器安裝時應擺放緊密，反射器之間不應留空隙，安裝示意圖如圖1-16所示（圖未按比例）。

探測器需要與直流24V電源線（無極性）及火災報警控制器信號總線（無極性）連接，直流24V電源線接探測器的接線端子D1、D2端子上，總線接探測器的接線端子Z1、Z2上，反射器不需接線。接線端子示意圖如圖1-17。

布線要求：信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2。
