接線圖：是控制柜體內部元器件二次圖紙，這個圖紙根據原理圖畫出來的，描述系統中設備與線連接的圖紙，通常會包含設備自身的供電電源線，系統總線，信號的輸入線，設備自身狀態的反饋線，對外部設備的控制線和電源線等。表示成套裝置、設備或裝置的電路連接關系的簡圖。用于生產制造和檢修，下面跟大家分享各種類型的消防產品接線圖，供大家使用參考！

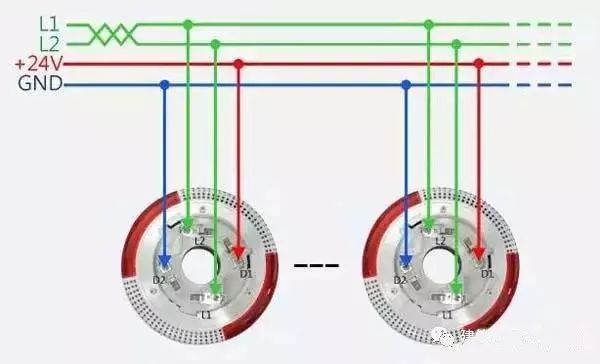

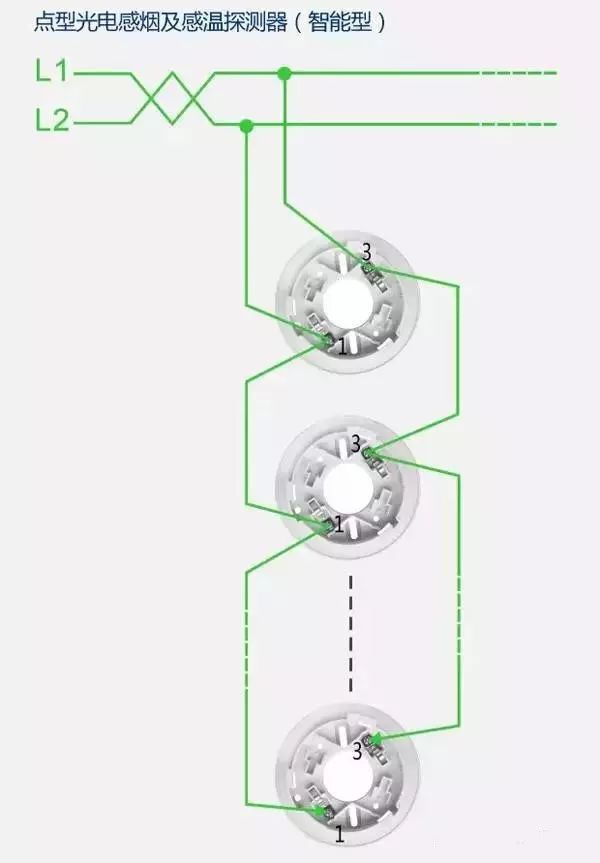

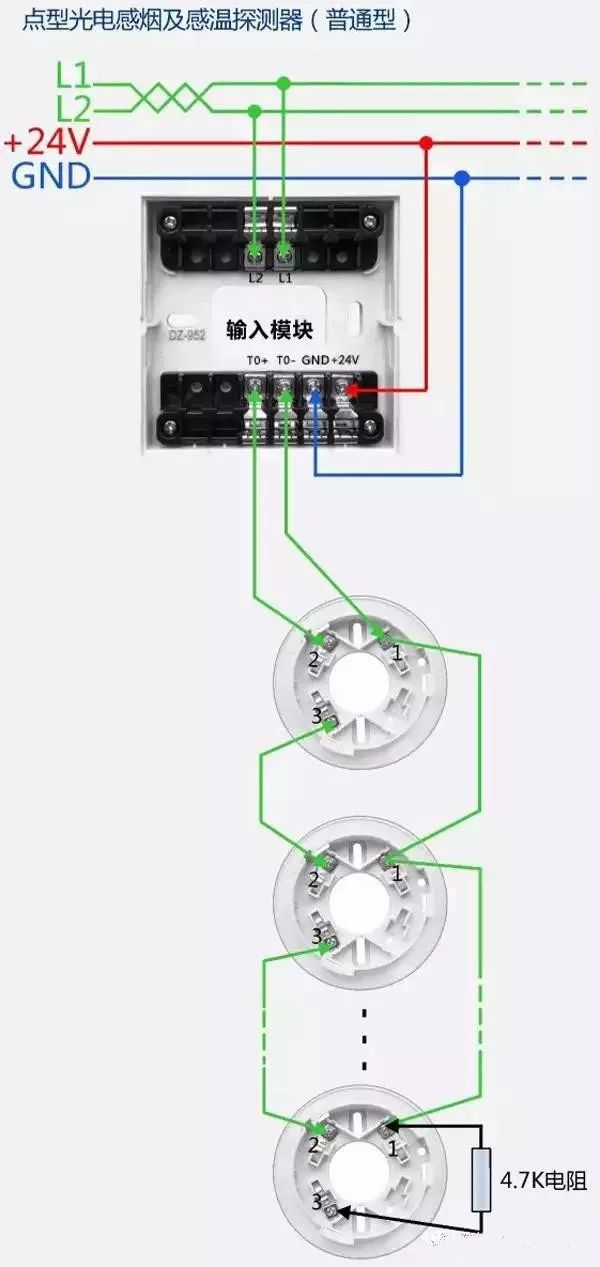

一、探測器類接線圖

二、報警按鈕類接線圖

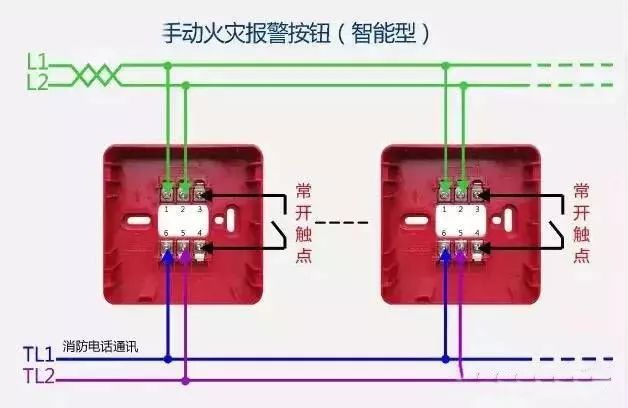

手動火災報警按鈕

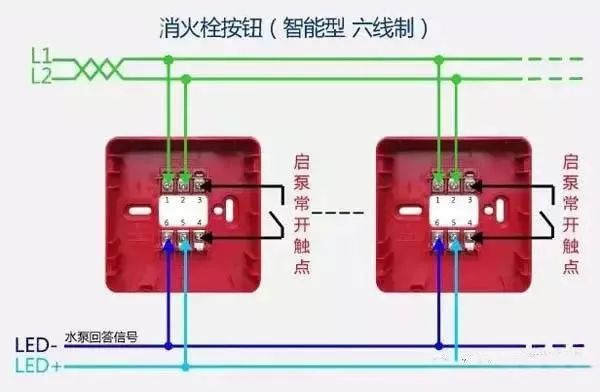

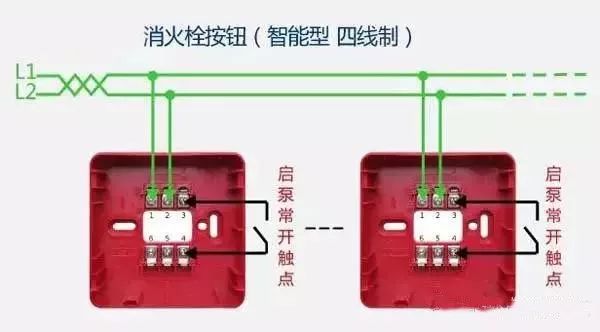

消火栓按鈕

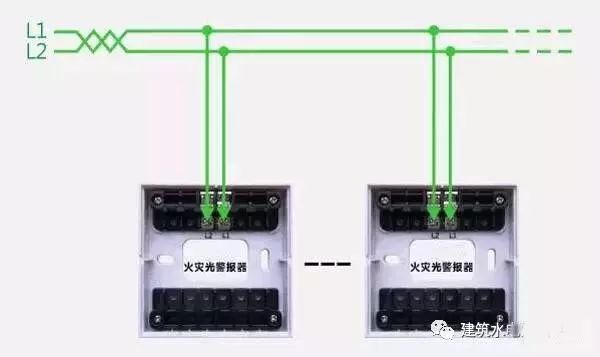

三、聲光警報器類接線圖

火災報警器

火災報警器（智能型）

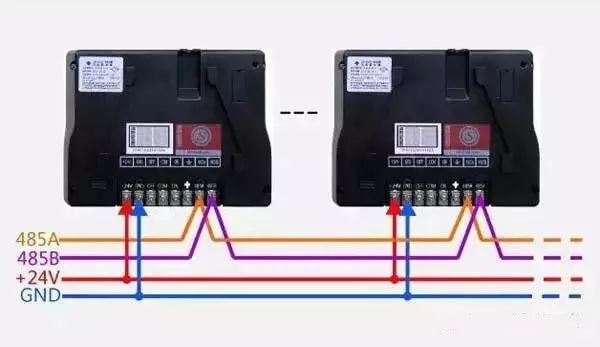

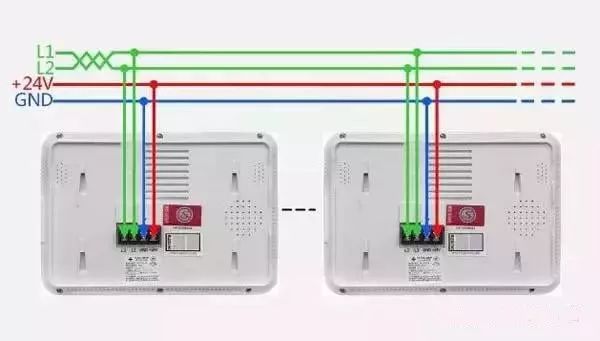

四、火災顯示盤類接線圖

五、現場模塊類接線

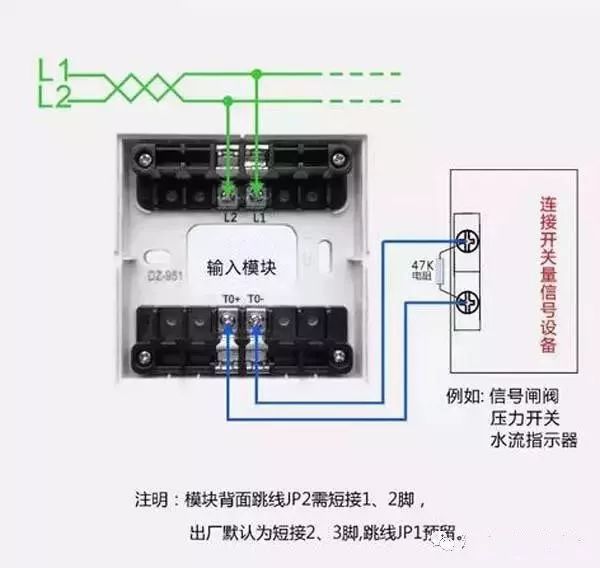

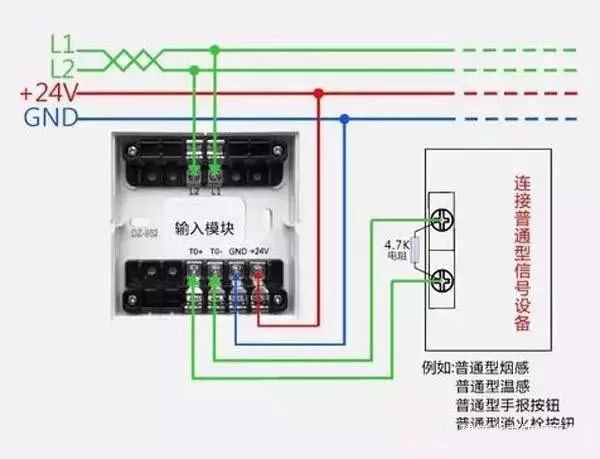

1、輸入模塊

2、輸入模塊

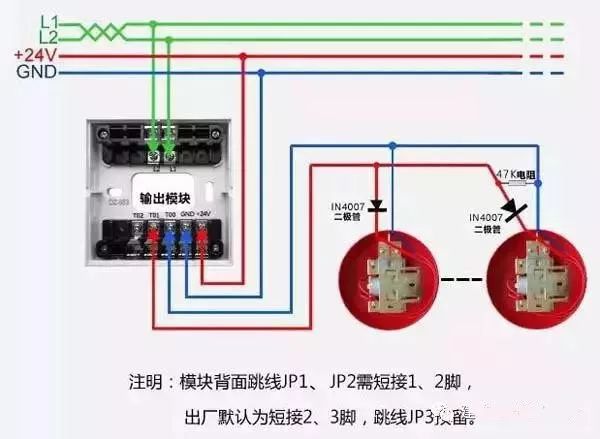

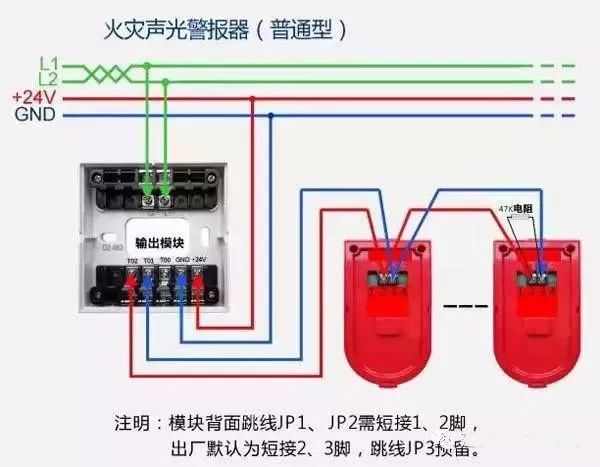

3、輸出模塊

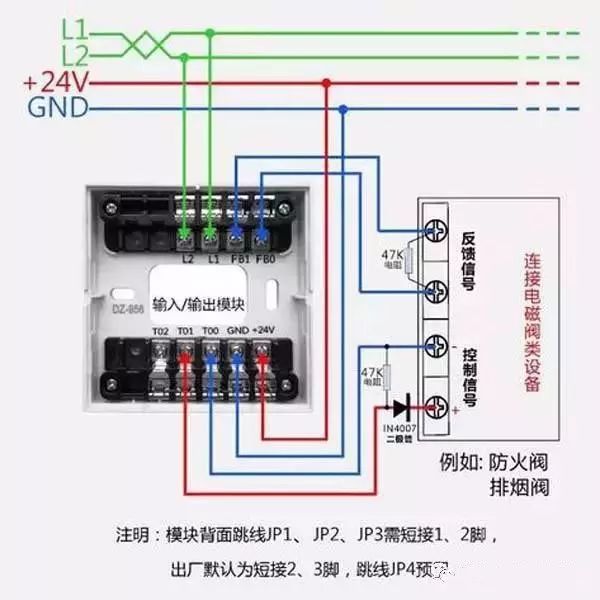

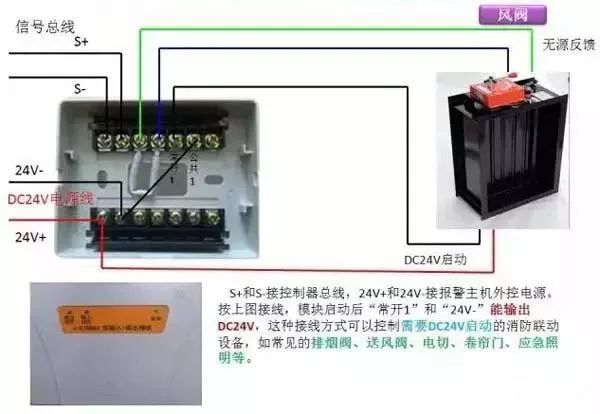

4、輸入/出模塊（電磁閥類）

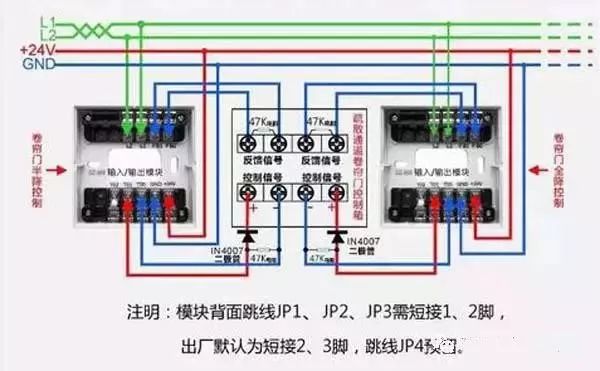

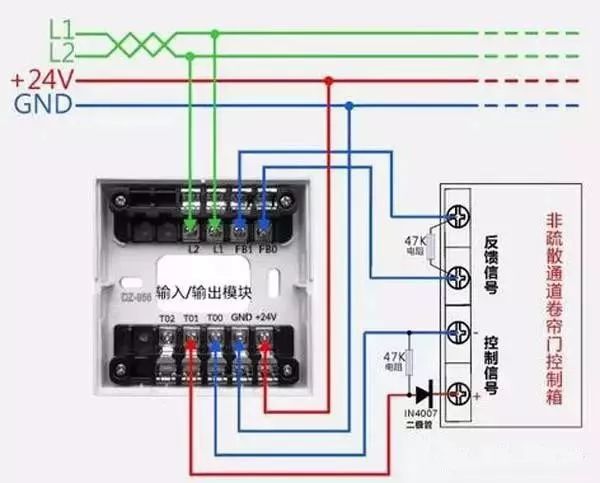

輸入/出模塊（卷門類）

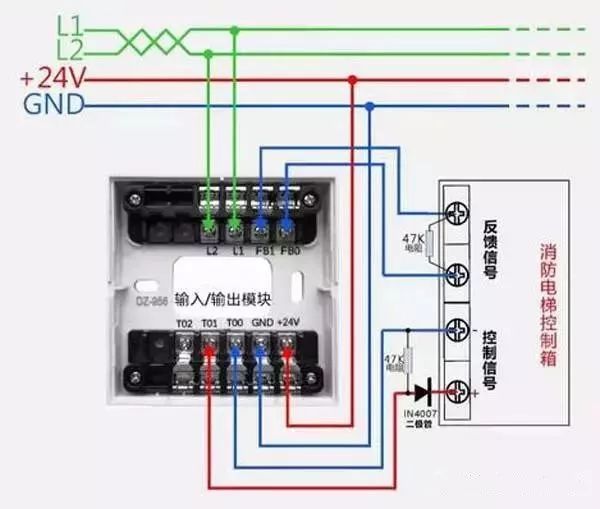

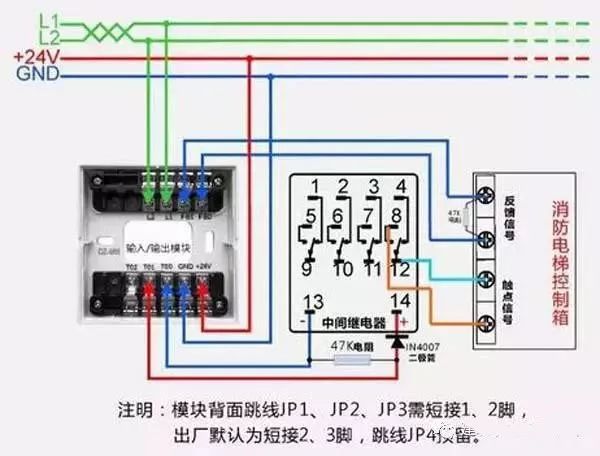

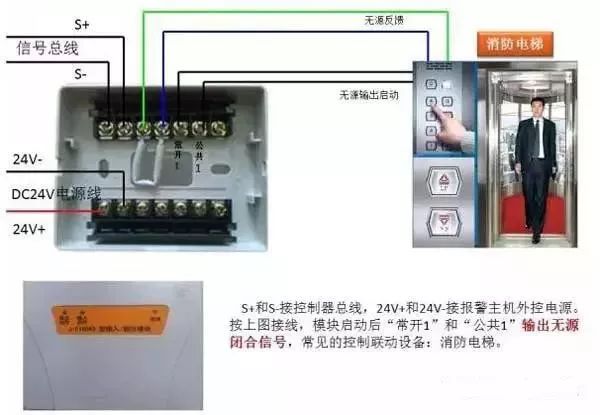

輸入/出模塊（消防電梯）

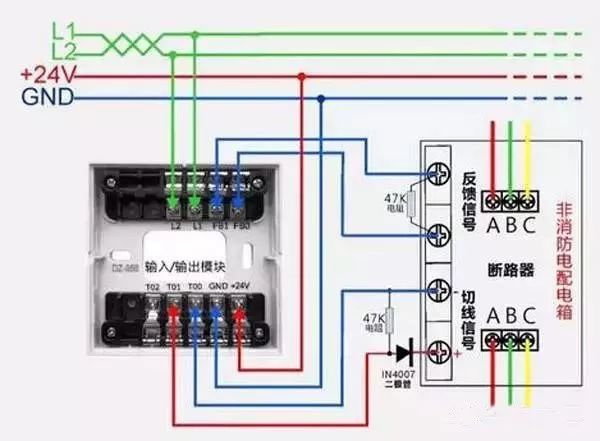

輸入/出模塊（切非消防電）

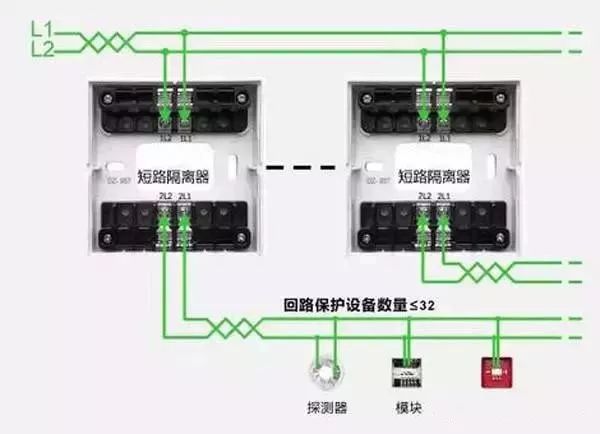

5、短路隔離器

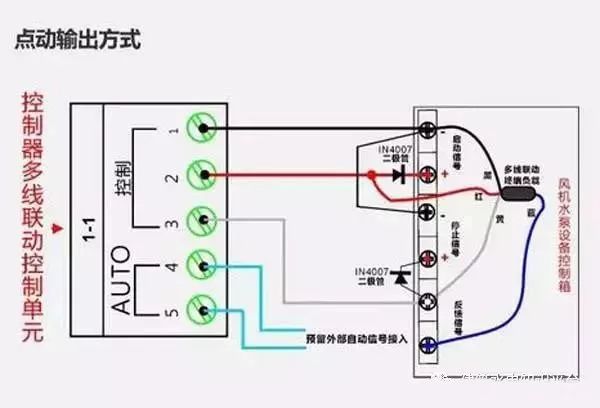

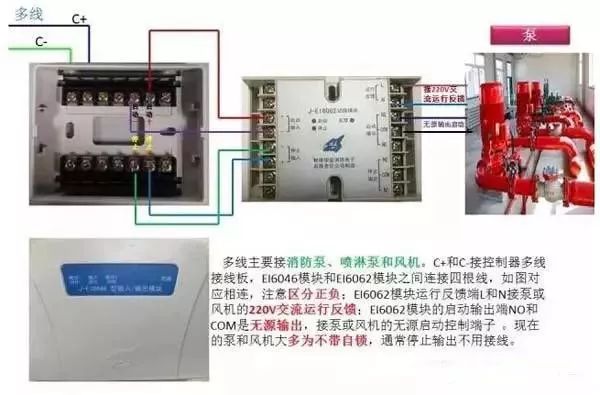

6、多線聯動控制單元（風機水泵設備多線控制）

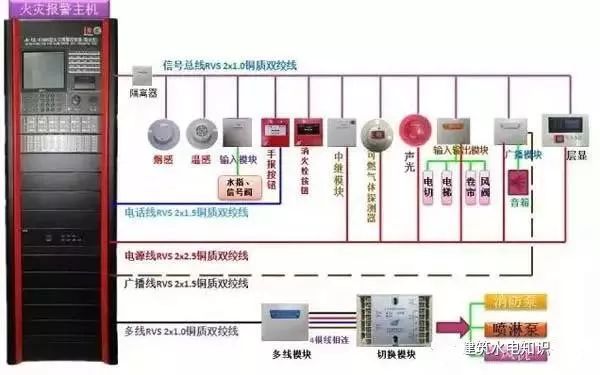

自動報警系統連接示意圖

消防聯動設備無源啟動的接法

消防聯動設備有源啟動接法

多線控制泵或風機的無源啟動接法

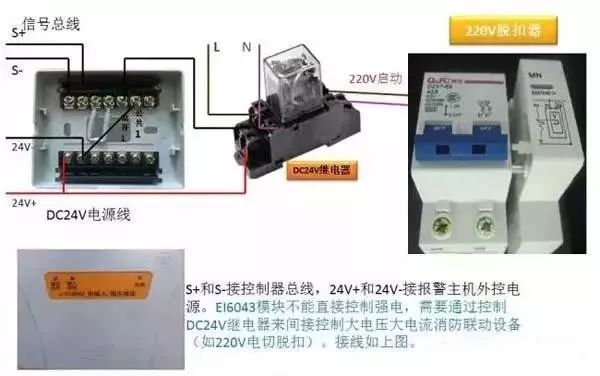

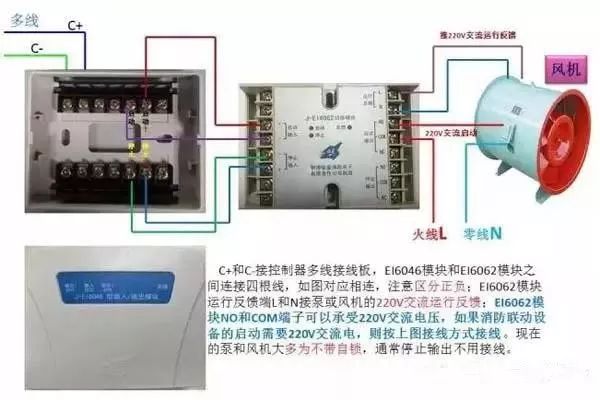

多線控制泵或風機的220V交流啟動接法

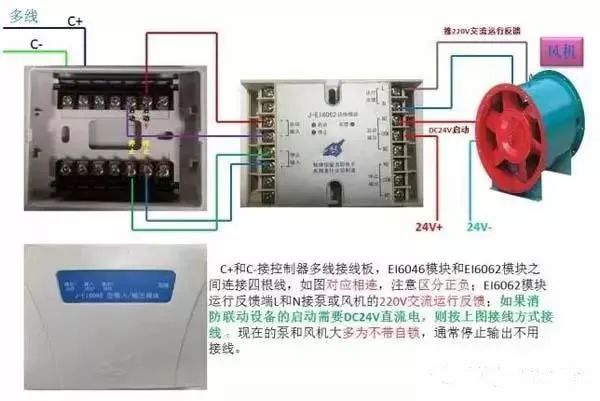

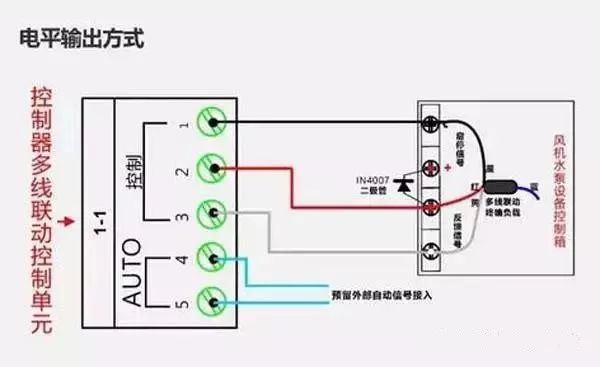

多線控制泵或風機的DC24V啟動接法

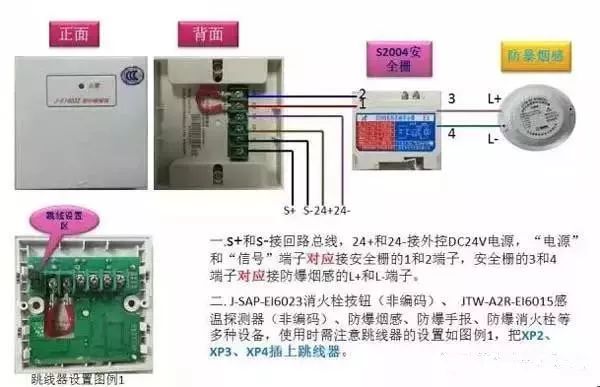

中繼模塊接防爆煙感接法

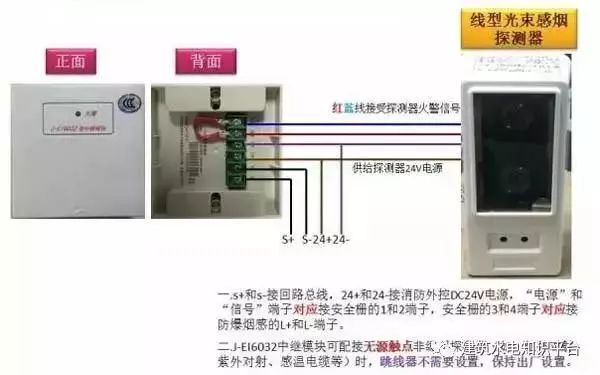

中繼模塊接線型光束煙感接法

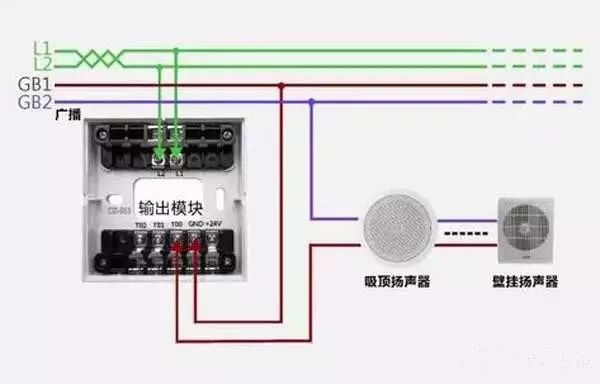

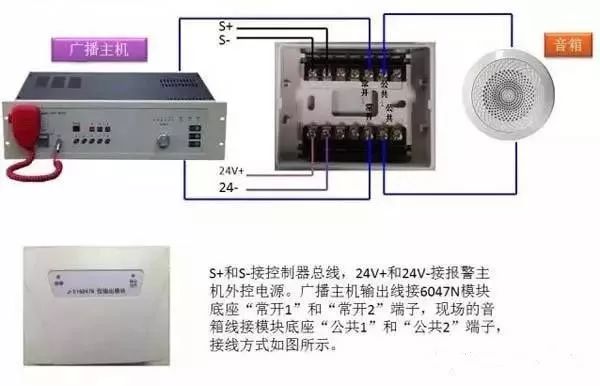

廣播模塊接線

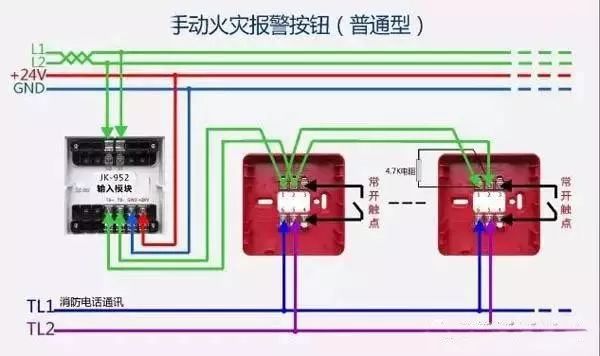

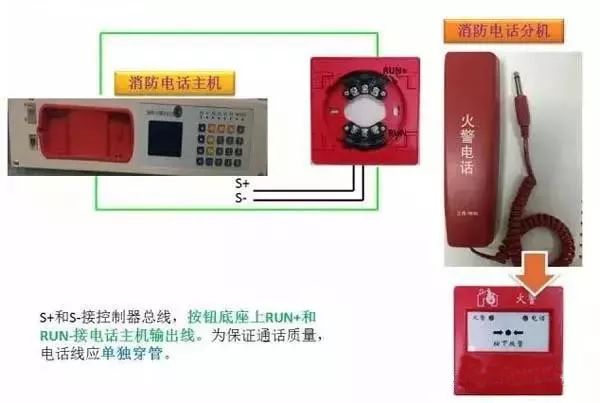

手動報警按鈕接線
